Instrukcja obsługi

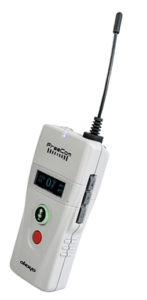

Okayo FreeCom

⬇ Karta produktu
⬇ Pobierz do druku

1. Charakterystyka systemu

Okayo FreeCom to system do komunikacji w pełnym dupleksie, który umożliwia symultaniczną rozmowę 1 Masterowi i 5 Sub-Masterom.
Dla FC-6 dostępne są 3 tryby pracy:

  • Jednostka MASTER ‒ Dla kierownika zespołu. Wymagana do utworzenia grupy. Tylko jeden (1) MASTER przypada na grupę.
  • Jednostka Sub-Master ‒ Dla członków zespołu. Nieograniczona liczba Sub-Masterów w grupie, ale tylko 5 jednostek może nadawać w tym samym czasie.
  • Jednostka Listen ‒ Dla słuchaczy. Nieograniczona liczba w grupie.

2. Interfejs

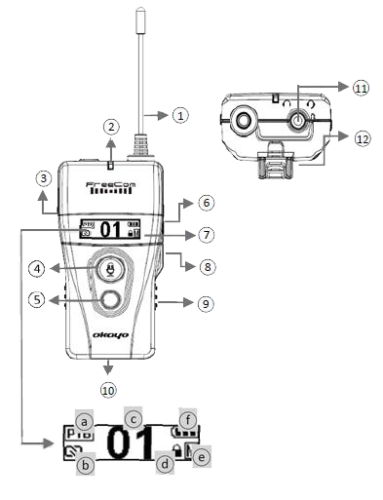

Schemat FreeCom
  1. Antena
  2. Dioda LED
  3. 3.5 mm (TRS) wejście audio
  4. Przycisk Talk / Mute
  5. Przycisk M (priorytet Master)
  6. Góra / Dół (▲▼)
  7. Wyświetlacz OLED
  8. Przycisk zasilania
  9. Koszyk na baterie (AA x 2)
  10. Kontakty do ładowania
  11. Gniazdo słuchawkowo - mikrofonowe
  12. Klips na pasek, zaczep na smycz
  1. Tryb mikrofonu (PTB, PTT, PTM)
  2. Encrypt ON (szyfrowanie)
  3. Numer kanału
  4. Blokada kanału
  5. Tryb interkomu (M, S, L)
  6. Poziom baterii

3. Obsługa systemu

3.1. Utworzenie (szyfrowanej) grupy

Pierwszy krok – Utworzenie jednostki MASTER. Naciśnij i przytrzymaj jednocześnie przyciski M and zasilania w celu utworzenia interkomu Master. Ostatnio używany kanał komunikacyjny pojawi się na wyświetlaczu migając. Naciśnij przycisk ▲▼ w celu wybrania innego kanału. Nowy kanał zatwierdź naciskając przycisk zasilania. Następnie komunikat "Encrypt" pojawi się na wyświetlaczu. Naciśnij przycisk ▲▼ i wybierz, czy szyfrować kanał (ON dla tak; OFF dla nie). Naciśnij przycisk zasilania albo poczekaj 5 sekund w celu potwierdzenia. Dioda LED zacznie szybko migać (Encrypt OFF – niebieska, Encrypt ON - fioletowa). Jednostka Master jest gotowa i wysyła sygnał parowania. Nie naciskaj żadnych przycisków na Masterze w tym momencie.

Drugi krok ‒ Utworzenie jednostek Sub-master. Naciśnij i przytrzymaj przycisk zasilania do momentu uruchomienia się interkomu. Na wyświetlaczu pojawi się taki sam numer kanału jak w Masterze. Jeśli na wyświetlaczu pojawi się inny numer kanału – wyłącz i uruchom urządzenie ponownie. W tym momencie jednostki Sub-Master zostały utworzone.

Trzeci krok ‒ Uruchom jednostki Listen (jeśli konieczne). Naciśnij i przytrzymaj jednocześnie przycisk Dół ▼ oraz zasilania do momentu uruchomienia się interkomu. Komunikat "Mode" pojawi się na wyświetlaczu, a następnie wybierz przyciskami Góra/Dół ▲▼ tryb "Listen". W celu potwierdzenia wyboru naciśnij przycisk zasilania. Na wyświetlaczu pojawi się taki sam numer kanału jak w Masterze (symbol informuje o Encrypt ON). W tym momencie jednostki Listen zostały utworzone.

Ostatni krok ‒ Twoja (prywatna) grupa jest gotowa! Kiedy wszystkie jednostki Sub-Master i Listen zostały sparowane, naciśnij krótko przycisk priorytet M na Masterze w celu zakończenia parowania urządzeń.

⚠ Zapamiętaj
Twój kanał grupy jest zabezpieczony i nie może zostać zmieniony w trakcie pracy interkomów, jeśli jest zaszyfrowany (Encrypt ON).

3.2. Dioda mikrofonu w jednostkach Sub-Master

Poniżej znajdują się trzy różne statusy diody mikrofonu (4) dla interkomów Sub-Master.

Zielony mikrofon Zielony mikrofon: Mikrofon jest włączony
Czerwony mikrofon Czerwony mikrofon: Mikrofon jest wyciszony
Biały mikrofon Zgaszony mikrofon: Brak możliwości włączenia mikrofonu w tym momencie

⚠ Zapamiętaj
Nieograniczona liczba interkomów Sub-Master oraz Listen może znajdować się w (zaszyfrowanej) grupie, ale maks. pięć Sub-Masterów ma prawo do mówienia w tej samej chwili.

3.3. Zmiana kanału transmisji

Wszystkie interkomy w otwartej grupie (Encrypt OFF) mogą ręcznie zmienić swój kanał grupy. Naciśnij i przytrzymaj jednocześnie przez około 5 sekund przyciski Góra ▲ i Dół ▼ do momentu zniknięcia na wyświetlaczu symbolu 🔒︎. Następnie naciśnij przyciski ▲▼ w celu zmiany kanału. Nowo wybrany kanał zatwierdź naciskając przycisk zasilania lub poczekaj 1 sekundę.

3.4. Aktywacja priorytetu Master

Interkom Master może aktywować tą funkcję poprzez naciśnięcie i przytrzymanie przez ok. 3 sekundy przycisku M. Wszystkie interkomy Sub-Master na kanale zostaną wyciszone. Na wyświetlaczach wszystkich urządzeń w grupie pojawi się symbol MP do momentu, kiedy jednostka Master nie wyłączy tej funkcji poprzez krótkie naciśnięcie przycisku M.

3.5. Regulacja głośności w słuchawce

Naciśnij przycisk Góra ▲ lub Dół ▼ w celu zwiększenia / zmniejszenia poziomu głośności w słuchawce w trakcie komunikacji w grupie.

⚠ Zapamiętaj
Odbiór dźwięku na najwyższym poziomie przez długi czas może spowodować uszkodzenie słuchu.

3.6. Podłączenie zewnętrznego źródła audio

Do interkomu Master oraz Sub-Master można podłączyć dodatkowego źródła audio poprzez gniazdo Aux-in 3,5 mm jack po lewej stronie urządzenia.

3.7. Wyłączenie interkomu

Dostępne są trzy możliwości wyłączenia interkomu:

  1. Naciśnij i przytrzymaj przycisk zasilania przez 2 sekundy.
  2. Interkomy Sub-Master i Listen wyłączą się automatycznie po 20 minutach bez odbioru sygnału z interkomu Master.
  3. W przypadku włączonego szyfrowania (ENCRYPT ON) wszystkie interkomy w grupie wyłączą się w tym samym momencie, kiedy wyłączona zostanie jednostka Master.

4. Wskaźnik LED

Stan diody Znaczenie

Niebieski

Szyfrowanie wyłączone

Fioletowy

Szyfrowanie włączone

Czerwony

Niski poziom baterii

Stały

Stabilny odbiór sygnału

Miga wolno

Brak sygnału

Miga szybko

Parowanie urządzeń

5. Przykład zastosowania

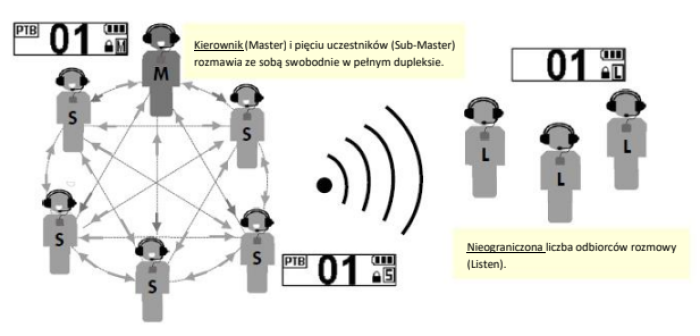

Przykład użycia FreeCom

6. Panel ustawień

Ustawienia dostępne są manualnie przy wyłączonym urządzeniu. Należy uruchomić interkom poprzez jednoczesne naciśnięcie i przytrzymanie przycisków Góra ▲ oraz zasilania. Następnie przyciskami Góra ▲ i Dół ▼ przewijamy menu i zmieniamy ustawienia. Naciśnij przycisk zasilania w celu potwierdzenia każdego wyboru. Urządzenie opuści panel ustawień automatycznie po wyborze wszystkich ustawień.

Funkcja Ustawienie

Mikrofon

PTB, PTT, PTM

Czułość mikrofonu

1, 2, 3

Moc sygnału

Hi (High), Low

Priorytet dla gniazda Aux-in

ON, OFF

Gniazdo słuchawkowe

Regular, HAC level

7. Rozwiązywanie problemów

Brak dźwięku

  • Upewnij się, że poziom dźwięku jest ustawiony prawidłowo.
  • Upewnij się, że headset / słuchawki są prawidłowo podłączone do urządzenia.
  • Upewnij się, że kanał grupy jest ustawiony prawidłowo.
  • Nie masz uprawnień w zaszyfrowanej grupie.

Nie mogę mówić w grupie

  • Upewnij się, że headset jest prawidłowo podłączony do urządzenia.
  • Upewnij się, że intercom jest w trybie TRX.
  • Upewnij się, czy Master nie uruchomił funkcji priorytet.
  • Upewnij się, że dioda przycisku Talk/Mute świeci się na zielono. Jeśli nie, to poczekaj aż jeden z Sub-Masterów zwolni "talk right".

8. Specyfikacja techniczna

Parametr Wartość

Pasmo częstotliwości

863 MHz ~ 865 MHz

Częstotliwość kanałów

864.50, 863.50, 864.00, 863.25, 863.75, 864.25, 864.75

Modulacja

4GFSK

Ilość kanałów

7

Jednoczesna komunikacja w pełnym dupleksie

do 6 użytkowników

Latencja

< 25 ms

T.H.D.

< 7%

Pasmo przenoszenia

300 Hz ~ 4500 Hz

Moc sygnału

Low - 10 mW
High - 20 mW

Moc wyjściowa RF

10 dBm

Wymagania w zakresie zasilania

2x AA alkaliczna 1,5V
2x AA Ni-MH 1,2V

Czas pracy na bateriach

20 ~ 24h

Czas ładowania baterii

6 ~ 8h

Zasięg transmisji

ponad 100 m w linii wzroku

Wymiary

46.5 x 29 x 165 mm (wliczając antenę i klips na pasek)

Waga

55 g (bez baterii)
