Instrukcja obsługi

mGuide Pellegrino

📄 Karta produktu
⬇ Pobierz do druku
mGuide Pellegrino

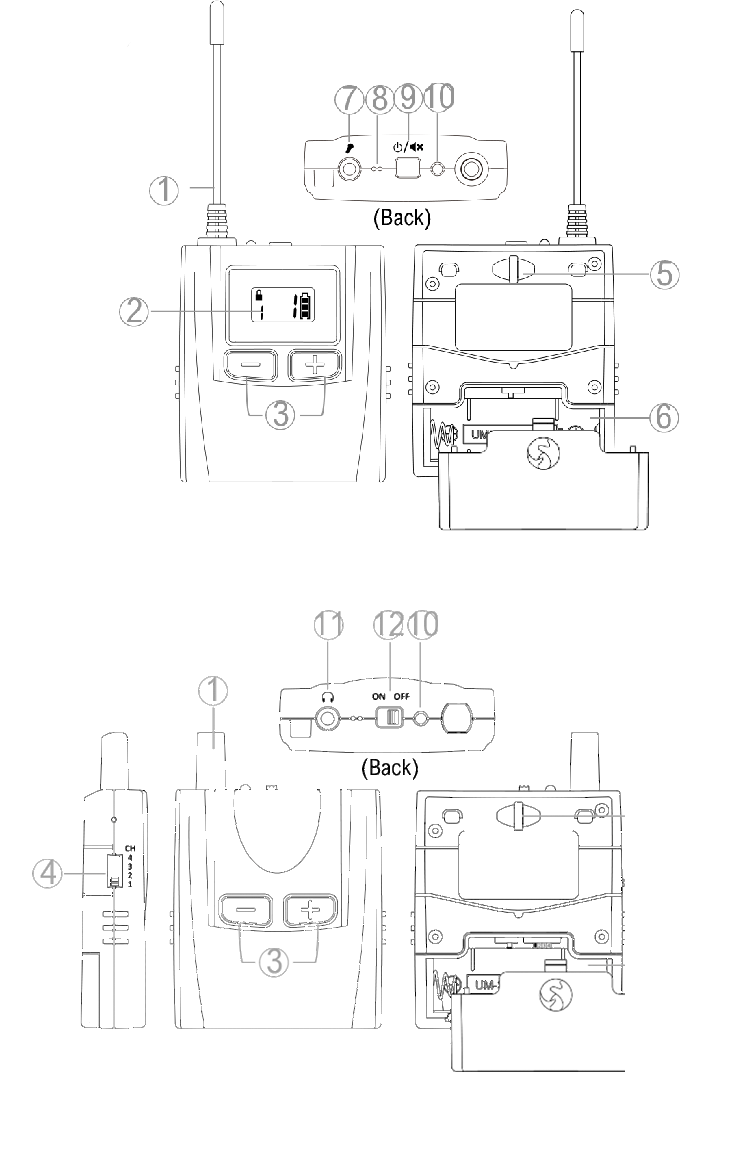

1. Ilustracja

Nadajnik (Tx) / Odbiornik (Rx)

  1. Antena
  2. Ekran
  3. Przycisk +/-
  4. Zmiana kanału
  5. Otwór na smycz
  6. Komora baterii (AA*1)
  7. Wejście mikrofonowe 3.5 mm (TS)
  8. Wbudowany mikrofon
  9. Przycisk zasilania / wyciszenia
  10. Dioda LED sygnału
  11. Wejście słuchawkowe 3.5 mm (TRS)
  12. Przycisk włącz / wyłącz

2. Wyświetlacz

3. Niski poziom baterii

Baterię należy wymienić, gdy wskaźnik zaświeci się na czerwono, a symbol baterii będzie miał tylko jedną kreskę.

4. Wskaźnik LED

Status diody

Nadajnik (Tx)

Odbiornik (Rx)

Niebieski

Wystarczający poziom baterii

Czerwony

Niski poziom baterii

Stały

Urządzenie jest włączone

Urządzenie jest włączone i jest w grupie

Miga

Mikrofon wyciszony

Urządzenie jest poza grupą

Wyłączony

Urządzenie jest wyłączone

Urządzenie jest wyłączone

5. Ustawienia

Nadajnik (Tx)

Przed użytkowaniem dostosuj ustawienia nadajnika do własnych preferencji.

  1. Siła wyjściowa sygnału: Lo / Hi (Hi dla wyższej siły wyjściowej sygnału)
  2. Poziom głośności mikrofonu (czułość): 1 / 2 / 3 (3 to maksimum).
  • Przyciśnij i przytrzymaj jednocześnie + oraz ⏻︎, aby włączyć nadajnik.
  • Pojawi się ekran siły wyjściowej sygnału . Ustaw za pomocą + lub -, następnie naciśnij przycisk zasilania ⏻︎, aby potwierdzić wybór i przejdź do kolejnego ustawienia.
  • Później pojawi się ekran głośności mikrofonu . Ustaw preferowaną głośność za pomocą + lub -. Zatwierdź przyciskiem zasilania ⏻︎.

Odbiornik (Rx)
Przed użytkowaniem wybierz właściwą grupę na odbiornik.
① Grupa: 1 / 2 / 3 / 4

  • Upewnij się, że Twoja grupa ma ten sam numer, co nadajnik.

6. Zasady obsługi

Włączenie

Nadajnik: Naciśnij i przytrzymaj ⏻︎ przez 1 sekundę, aby włączyć urządzenie.
Odbiornik: Ustaw przycisk zasilania w pozycji ON .

Wybierz swój kanał

Nadajnik: Naciśnij i przytrzymaj jednocześnie przez około 2 sekundy przyciski + oraz -, aż symbol 🔒︎ zniknie. Wybierz swój kanał używając przycisków + lub -, poczekaj 3 sekundy lub zatwierdź naciskając przycisk zasilania ⏻︎.

Odbiornik: Wybierz ten sam numer kanału (④) co w nadajniku.

Wyciszenie mikrofon w nadajniku

Krótkie naciśnięcie przycisku zasilania ⏻︎ spowoduje tymczasowe wyciszenie lub ponowne włączenie mikrofonu podczas oprowadzania.

Regulacja głośności w odbiorniku

Naciśnij + lub -, aby ustawić głośność odbiornika (poziom 1~15, domyślnie: 8) podczas użytkowania.

⚠ Uwaga
Długie słuchanie przy wysokim poziomie głośności może spowodować uszkodzenie słuchu.

Oszczędzanie energii w odbiorniku

Odbiornik wyłączy się automatycznie (wskaźnik LED jest wyłączony), jeśli przez 20 minut nie będzie otrzymywał sygnału z nadajnika. W razie potrzeby przestaw przełącznik zasilania w położenie OFF, a następnie ON, aby wznowić pracę.

Wyłączenie

Nadajnik: Naciśnij i przytrzymaj ⏻︎ przez 2 sekundy, aby wyłączyć urządzenie.
Odbiornik: Ustaw przełącznik zasilania w pozycji OFF .

7. Specyfikacja

Parametr

Wartość

Typ oscylacji

PLL Synthesized Control OSC

Częstotliwość

863~865 MHz

Ilość kanałów

16

Zasięg

~ 100 metrów

Czas pracy

~ 18 godzin z baterią alkaliczną

Bateria

Bateria alkaliczna AA lub Ni-MH x 1

Gniazdo mikrofonu/słuchawek

3.5 mm

Wymiary (szer. x wys. x grubość)

60 x 90 x 20 mm

Waga

70 g (z baterią)
