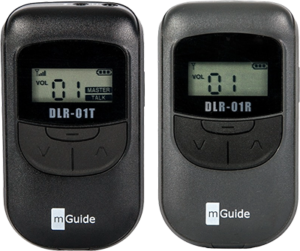

mGuide DLR-01
1. Informacje ogólne
1.1. Opis
mGuide DLR to zaawansowany technologicznie cyfrowy system tourguide dla przewodników a także trenerów i szkoleniowców biznesowych umożliwiający korzystania na całym świecie dzięki transmisji w paśmie 2.4GHz.
1.2. Główne cechy
- Ogólnoświatowe otwarte (bezlicencyjne) pasmo ISM 2.4GHz
- Możliwość nadawania z 2 nadajników jednocześnie na tym samym kanale - np. jednoczesne komunikaty od przewodnika i pilota do członków wycieczki, a także komunikacja w pełnym dupleksie pomiędzy nimi 2 nadajnikami
- Zasięg nadajników - 150 metrów w linii wzroku
- 80 dostępnych kanałów
- 5-stopniowa kontrola czułości mikrofonu w nadajniku oraz wejście AUX do podłączania zewnętrznego źródła audio, np. tło muzyczne z odtwarzacza mp3
- Krystaliczna transmisja, 2 wyjścia słuchawkowe w odbiorniku
- Kompaktowe rozmiary (50x88x15mm) i waga (tylko 60g)
- Długi czas pracy na baterii - mGuide DLR-01T 10h, mGuide DLR-01R 15h
- Wygodne ładowarki-walizkowe (kieszeniowe w systemie “drop-in”) oraz dodatkowo możliwość ładowania przez port USB zwykłą ładowarką telefoniczną
2. Schemat urządzenia

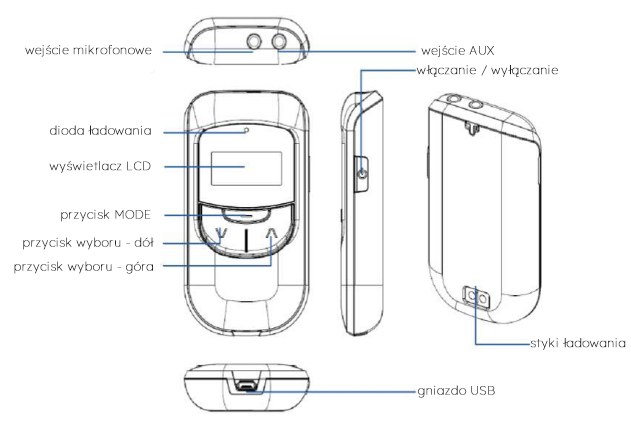

2.1. mGuide DLR-01T (Nadajnik)

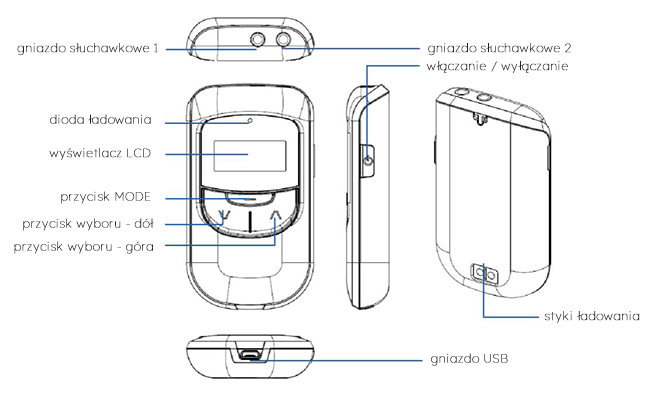

2.2. mGuide DLR-01R (Odbiornik)
3. Obsługa
3.1. Włączanie i wyłączanie
Wciśnij i przytrzymaj przycisk “Włączanie/wyłączanie” przez min. 2 sekundy aby włączyć. W celu wyłączenia wciśnij i przytrzymaj przycisk “włączanie/wyłączanie” przez min. 2 sekundy.
3.2. Nadajnik mGuide DLR-01T
Nadawanie rozpocznie się automatycznie po włączeniu urządzenia. Wyświetlacz pokazuje: 📶︎, C1, [MASTER] oraz [TALK]. Numer grupy i id są ustawione domyślnie na "00".
3.3. Odbiornik mGuide DLR-01R
Symbol 📶︎ pokazuje się w lewym górnym rogu wyświeltacza, a siła sygnału transmisji jest proporcjonalna do ilości kresek na symbolu. Domyślna głośność jest ustawiona na poziomie “03” a numer grupy (kanał) na “00”.
3.4. Zmiana kanału (grupy/GRP) w nadajniku i odbiorniku mGuide DLR
Wciśnij i przytrzymaj przycisk MODE przez min. 2 sekundy. Wyświetlacz pokaże migający napis GRP.
Wybierz numer kanału przyciskami dół-góra ▲▼, po 5 sekundach Twój wybór zostanie automatycznie zatwierdzony, napis GRP przestanie migać, a wyświetlacz pokaże wybrany numer kanału (grupy/GRP).
3.5. Ustawianie ID w nadajniku mGuide DLR-01T
mGuide DLR posiada unikalną możliwość nadawania z 2 nadajników jednocześnie (i rozmowy pomiędzy nimi) na tym samym kanale (w tej samej grupie). Aby to było możliwić każdy z nadajników powinien mieć różny numer ID - “00” dla pierwszego i “01” dla drugiego nadajnika.
Nadajnik z ID “00” to tzw. nadajnik MASTER. Każdy używany kanał (grupa) musi mieć przyporządkowany 1 nadajnik MASTER.
Nadajnik z ID “00” poakazuje na wyświetlaczu napisy “MASTER” oraz “TALK”. Nadajnik z ID “01” pokazuje tylko napis “TALK”.
W przypadku gdy w użyciu jest tylko 1 nadajnik na kanał - musi mieć ustawione ID “00”.
Aby zmienić numer ID:
- wciśnij i przytrzymaj przycisk MODE przez min. 2 sekundy aż zobaczysz migający napis GRP.
- Następnie wciśnij jednokrotnie krótko przycisk MODE.
- Na wyświetlaczu pokaże się migający napis ID.
Przyciskami dół-góra ▲▼ wybierz “00” lub “01”, po 5 sekundach Twój wybór zostanie automatycznie zatwierdzony, napis ID przestanie migać, a wyświetlacz pokaże wybrany numer ID.
3.6. Wybór poziomu czułości mikrofonu w nadajniku mGuide DLR-01T
Na wyświetlaczu nadajnika obok napisu VOL widoczny jest napis "C1"
Używając przycisków góra-dół ▲▼ wybierz pożądany poziom czułości mikrofonu w zakresie od 0 do 5.
3.7. Regulacja głośności w odbiorniku mGuide DLR-01R
Cyfry na prawo od napisu "VOL" w odbiorniku oznaczają ustawiony poziom głośnosci.
Używając przycisków góra-dół ▲▼ wybierz pożądany poziom głośności w zakresie od 0 do 9.
3.8. Wejście AUX w nadajniku mGuide DLR-01T
Nadajnik DLR oferuje możliwość jednoczesnej transmisji głosu poprzez mikrofon oraz np. tła muzycznego z odtwarzacza podłączonego do wejścia AUX.
Korzystając z kabelka jack-jack 3.5mm (brak w zestawie, do zakupu osobno) podłącz 1 wtyk do wejścia Aux In w nadajniku a drugi do wyjścia Audio w dowolnym odtwarzaczu (mp3, telefon, tablet itp.).
⚠ Uwaga
Kabel AUX (AU-01) może nie działać. Zależy to od schematu połączeń wyjścia audio, którego źródło ma urządzenie wyjściowe. Sprawdź schemat połączeń za pomocą "mGuide DLR-01T" i wykonaj go poprawnie.
3.9. Wyciszanie mikrofonu w nadajniku mGuide DLR-01T (mute)
Wyciszenie aktywowane
Wciśnij krótko przycisk MODE w nadajniku aby aktywować wyciszenie mikrofonu. Wyświetlacz pokaże ikonę przekreślonego głośnika.
Mikrofon działa normalnie
Ponownie krótko wciśnij przycisk MODE w nadajniku aby dezaktywować wyciszenie. Ikona przekreślonego głośnika zniknie z wyświetlacza.
4. Bateria
mGuide DLR-01T i mGuide DLR-01R są wyposażone w 3.7V litowo-jonowe baterie wielokrotnego ładowania o pojemności 800mA. Baterie ładuje się bez wyjmowania z urządzeń poprzez włożenie w kieszeń ładowarki (CB20x lub CB40x) lub z wykorzystaniem kabla (do zakupu osobno) i portu USB (dolna krawędź urządzenia) i np. zwykłej ładowarki telefonicznej w standardzie USB.
Podczas ładowania dioda w prawej górnej części urządzenia świeci się na czerwono. Po naładowaniu dioda gaśnie.
5. Specyfikacja techniczna
|
Parametr |
Wartość |
|---|---|
|
Pasmo radiowe |
ISM 2403MHz ~ 2480MHz |
|
Typ |
Bezprzewodowy mikrofon / odbiornik |
|
Modulacja |
GFSK z przeskokiem częstotliwości |
|
Kodek |
16 KHz / 16 bits |
|
Maks. moc nadajnika |
10 mW |
|
Czułość odbiornika |
-95 dBm |
|
Latencja (opóźnienie) |
< 20 ms |
|
Ilość kanałów |
80 |
|
Odstępy między kanałami |
500 KHz |
|
Szybkość transmisji |
500 Kbps |
|
Szerokość pasma |
500 KHz |
|
Bateria |
litowo-jonowa @ 3.7V 800mA |
|
Antena |
wewnętrzna antena czipowa |
|
Czas pracy |
mGuide DLR-01T - 10h (zwykle), mGuide DLR-01R - 15 h (zwykle) |
|
Pobór mocy |
100 mW |
|
Zasięg |
150 m |
|
Pasmo przenoszenia |
50 Hz ~ 8 kHz |
|
Maksymalna ilość nadajników na 1 kanale jednocześnie |
2 nadajniki |
|
Wymiary / Waga |
50 mm x 88 mm x 15 mm / 60g |
