Okayo WT-350 D
City Jungle Edition

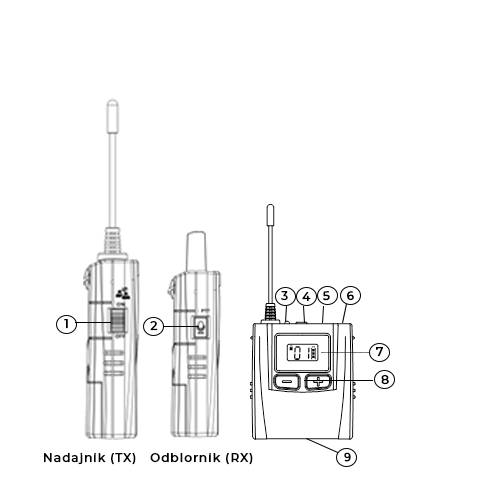

1. Interfejs
- Suwak funkcji Talk-Back (TX)
- Przycisk PTT (RX)
- Wskaźnik sygnału
- Przycisk ⏻︎ / Wyciszenie (TX)
- Wbudowany mikrofon
- Wskaźnik funkcji Talk-Back
- Wyświetlacz
- Przyciski +/-
- Port ładowania
2. Wskaźnik sygnału
|
Status |
Nadajnik (TX) |
Odbiornik (RX) |
|---|---|---|
|
Zielony |
Pełna moc |
|
|
Czerwony |
Niska moc (30 min ↓) |
|
|
Dioda świeci stałym światłem |
Urządzenie jest włączone |
Urządzenie dołączono do grupy |
|
Dioda miga powoli |
Wyciszony mikrofon |
Urządzenie jest poza grupą |
|
Dioda miga szybko |
Grupowanie w toku |
- |
3. Wskaźnik poziomu baterii
|
Procent naładowania baterii |
Symbol na wyświetlaczu |
|---|---|
|
50% 🠕 |
|
|
5~50% 🠕 |
|
|
5% 🠗 (< 30 min) |
|
4. Niski poziom naładowania baterii
⚠ Ostrzeżenie o baterii
- Upewnij się, że w każdym urządzeniu umieszczono kompatybilną baterię AA lub akumulator.
- Wymień baterię na nową, gdy na urządzeniu pojawi się sygnał o niskim poziomie baterii.
5. Włączanie urządzenia
Naciśnij i przytrzymaj przez 1 sekundę przycisk ⏻︎, aby włączyć urządzenie.
6. Utworzenie grupy
⚠ Uwaga
Grupowanie wykonuje przewodnik z poziomu nadajnika (TX). Członkowie grupy wyłącznie włączają odbiorniki (RX).

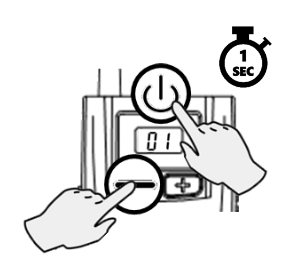

- Przyciśnij i przytrzymaj przez 1 sekundę jednocześnie przyciski – i ⏻︎, aby włączyć nadajnik (TX).
- W ciągu 5 sekund wybierz kanał za pomocą przycisków + / - i potwierdź naciskając przycisk ⏻︎.
- Gdy wskaźnik sygnału na nadajniku zacznie szybko migać, włącz odbiornik ⏻︎, aby dołączyć do grupy,.
- Kiedy odbiornik pokazuje ten sam kanał co nadajnik i świeci się wskaźnik sygnału stałego, grupowanie jest zakończone.
- Wyjdź, wciskając przycisk ⏻︎ na nadajniku i rozpocznij oprowadzanie.
7. Dostosowanie głośności słuchawek
Dostosuj głośność za pomocą przycisków + i - (0~9, domyślnie: 5) na każdym urządzeniu.
8. Udzielanie głosu członkom grupy

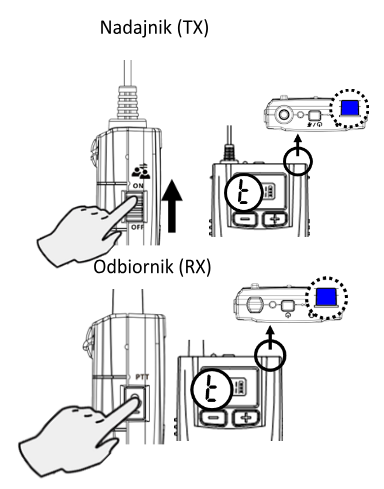

- Przesuń suwak funkcji Talk-Back na nadajniku (TX) do góry, aby aktywować tę funkcję dla grupy.
- Na wyświetlaczu nadajnika (TX) i odbiornika (RX) pojawia się ikona “t”. Na nadajniku (TX) wskaźnik funkcji Talk-Back świeci się na niebiesko.
- Naciśnij przycisk PTT na odbiorniku (RX), aby zadać pytanie (niebieski wskaźnik na odbiorniku zapala się wtedy, gdy członek grupy ma prawo do rozmowy).
9. Dostosowywanie ustawień

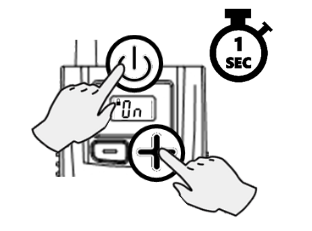

- Naciśnij jednocześnie i przytrzymaj przez 1 sekundę przyciski i + ⏻︎, aby włączyć urządzenie.
- Dostosuj każde ustawienie przyciskami + i -, zatwierdź naciskając przycisk ⏻︎.
- Tryb ustawień wyłączy się automatycznie po zakończeniu ostatniej konfiguracji.
|
Nadajnik (TX) |
||
|---|---|---|
|
|
Siła wyjściowa sygnału Im większa moc, tym większy zakres operacyjny. |
|
|
Odbiornik (RX) |
||
|---|---|---|
|
|
Oszczędzanie energii Urządzenie wyłączy się automatycznie, jeśli sygnał z nadajnika zostanie utracony na 20 minut. |
|
|
|
HAC Aktywuj to ustawienie (On) dla użytkowników systemu HAC. |
|
|
|
Alarm „poza zasięgiem” Alarm włączy się w odbiorniku (RX), jeśli będzie przebywał poza zasięgiem nadajnika (TX) przez 1 minutę. Aby alarm wyłączył się, przybliż się do nadajnika (TX). |
|
10. Zdalna zmiana kanału
⚠ Uwaga
Zdalna zmiana kanału jest zalecana, gdy występują zakłócenia.
- Naciśnij jednocześnie i przytrzymaj przez 1 sekundę przyciski + i – na nadajniku, aby odblokować zmianę kanałów, (ikona 🔒︎ zniknie z wyświetlacza).
- Wybierz inny kanał za pomocą przycisków + i -. Nowy kanał zostanie automatycznie zablokowany po 5 sekundach bezczynności (na wyświetlaczu pojawi się ikona 🔒︎).
- Odbiorniki zostaną automatycznie i zdalnie przełączone na nowy, wybrany kanał.
11. Wyłączanie urządzenia
Naciśnij i przytrzymaj przez 2 sekundy przycisk ⏻︎ na każdym urządzeniu, aby je wyłączyć.
12. Zwiększenie mocy urządzenia (dodatkowa funkcja)
⚠ Uwaga
W razie potrzeby, istnieje możliwość ustawienia bardzo wysokiej mocy, aby uzyskać większy zasięg.

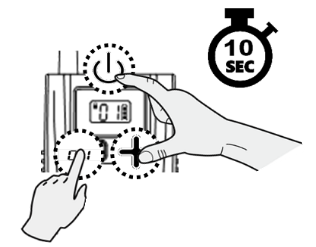

- Gdy nadajnik (TX) jest włączony, naciśnij i przytrzymaj przez 10 sekund przyciski ⏻︎, + i – , Na wyświetlaczu pojawi się ikona “.”.
- Ponownie naciśnij i przytrzymaj przez 10 sekund przyciski ⏻︎, + i – , aby wyłączyć tę funkcję. Ikona "." zniknie z ekranu.
- Ustawienie zostanie zapamiętane do momentu ręcznej zmiany (włączenia lub wyłączenia).
13. Specyfikacja
|
Parametr |
Wartość |
|---|---|
|
Modulacja emisji |
4 GFSK, cyfrowa |
|
Częstotliwość radiowa |
823 ~ 832 + 863 ~ 865 MHz |
|
Kanały |
44 |
|
Pasmo przenoszenia |
200 ~ 3,400 Hz |
|
Zasięg (w linii wzroku) |
100+ m |
|
Czas pracy baterii |
Nadajnik: 15+ h, odbiornik: 20+h |
|
Bateria |
1 x bateria AA Ni-MH lub alkaliczna |
|
Wymiary (z anteną) |
63 x 132 x 70 mm |
|
Waga (z baterią) |
ok. 65 g |
