Instrukcja obsługi

Okayo C200

⬇ Pobierz do druku

1. Interfejs

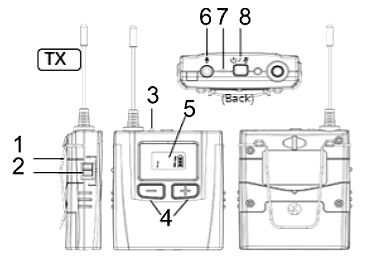

Nadajnik (Tx)

Nadajnik C200
  1. Klamra na pasek
  2. Suwak: wzmocnienie mikrofonu (GAIN)/wybór kanału grupy (CH/G)
  3. Wskaźnik sygnału
  4. Przycisk + / −
  5. Wyświetlacz
  6. Wejście mikrofonowe 3.5 mm
  7. Wbudowany mikrofon
  8. Przycisk zasilania / wyciszenie

Odbiornik (Rx)

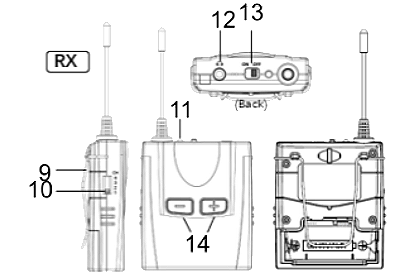

Odbiornik C200
  1. Klamra na pasek
  2. Przełącznik kanałów
  3. Wskaźnik sygnału
  4. Wejście słuchawkowe jack 3.5 mm
  5. Suwak włączający/wyłączający urządzenie
  6. Przyciski + / −

2. Wyświetlacz

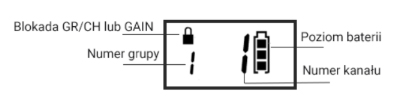

Wyświetlacz LCD

⚠ Niski poziom baterii
Wymień baterie, kiedy wskaźnik sygnału zaświeci się na czerwono, a ikona baterii na ekranie wskaże tylko 1 kreskę.

Ikona baterii

3. Wskaźnik sygnału

Status Nadajnik (Tx) Odbiornik (Rx)
Dioda zielona

Wystarczająca moc
Dioda czerwona

Niska moc
Dioda miga

Wyciszony

Odbiornik poza grupą
Dioda nie świeci

Urządzenie wyłączone

4. Włączanie / wyłączanie urządzeń

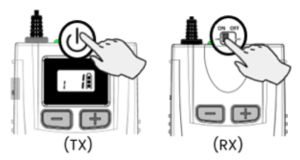

Włączanie i wyłączanie
  • Nadajnik (Tx): Naciśnij i przytrzymaj przycisk zasilania, aby włączyć/wyłączyć urządzenie.
  • Odbiornik (Rx): Przesuń suwak na pozycję ON lub OFF, aby włączyć lub wyłączyć urządzenie. Odbiornik wyłączy się automatycznie, jeśli przez 20 minut nie będzie odbierał sygnału z nadajnika. Gdy tak się stanie, przełącz ponownie suwak zasilania, aby włączyć urządzenie.

⚠ Wskazówka
Aby zapewnić najlepszą jakość dźwięku, rekomendujemy, aby odbiornik jeźdźca był umieszczony w widocznym miejscu, np. na ramieniu lub przyczepiony do kieszeni za pomocą dedykowanego klipsa. Należy unikać umieszczania go pod ubraniem lub wewnątrz kieszeni.

5. Dostosowywanie wzmocnienia mikrofonu (GAIN) w nadajniku (Tx)

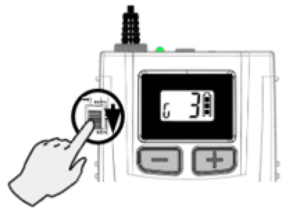

Wzmocnienie mikrofonu
  • Przesuń suwak w nadajniku w dół, aby wybrać funkcję GAIN. Dostosuj wzmocnienie mikrofonu za pomocą przycisków +/− (1 ~ 5, domyślnie 3), jeśli jest taka potrzeba.
  • Przesuń suwak w górę do pozycji pierwotnej (GR/CH), gdy wybierzesz poziom wzmocnienia mikrofonu.

6. Wybór kanału grupy (GR/CH) w nadajniku (Tx)

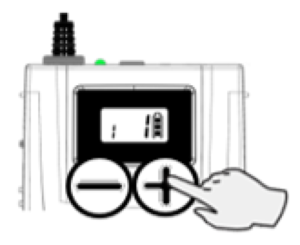

Wybór kanału grupy
  • Przesuń suwak w nadajniku na funkcję GR/CH. Wybierz numer grupy za pomocą przycisków +/− (dostępne kanały: 1~4).

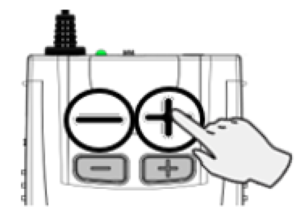

7. Dostosowywanie głośności słuchawek w odbiorniku (Rx)

Dostosowanie głośności
  • Naciśnij przycisk + lub −, aby zwiększyć lub zmniejszyć głośność słuchawek.

8. Wybór tego samego kanału w nadajniku (Tx) i odbiorniku (Rx)

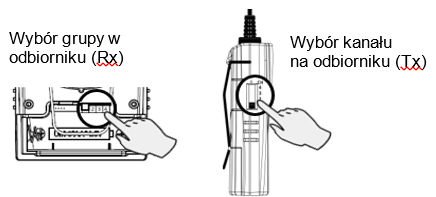

Wybór tego samego kanału
  • Otwórz pokrywę baterii w odbiorniku (Rx). Przesuń przełącznik na wybrany numer grupy.
  • Ustaw ten sam numer grupy za pomocą suwaka znajdującego się z boku, w odbiorniku (Rx).

9. Zablokowanie / odblokowanie funkcji GR/CH lub GAIN w nadajniku (Tx)

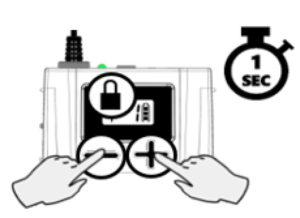

Blokada funkcji
  • Jednocześnie naciśnij i przytrzymaj przyciski + i − na nadajniku, aby odblokować funkcje wyboru kanału grupy (GR/CH) lub wzmocnienia mikrofonu (GAIN). Uwaga: obie funkcje zostaną odblokowane jednocześnie.
  • Ikona kłódki pojawia się, gdy funkcje GR/CH i GAIN są zablokowane. Aby odblokować ponownie, naciśnij i przytrzymaj przyciski + i − jednocześnie.
  • Funkcje zostaną zablokowane lub odblokowane do czasu manualnej zmiany.

10. Wyciszenie mikrofonu w nadajniku (Tx)

Wyciszenie mikrofonu
  • Naciśnij krótko przycisk zasilania, gdy nadajnik jest włączony, aby włączyć/wyłączyć mikrofon.
  • Wskaźnik sygnału miga, gdy mikrofon jest wyłączony.

11. Specyfikacja techniczna

Parametr Wartość
Modulacja emisji

4GFSK, cyfrowa
Częstotliwość radiowa

500–900 MHz, zależnie od regionu
Liczba kanałów

16
Pasmo przenoszenia

300–3400 Hz
Zasięg w linii wzroku 1

>120 m, zależnie od regionu
Żywotność baterii 2

Nadajnik: >25 godzin
Odbiornik: >40 godzin
Bateria

1× bateria AA
Wymiary

61 × 70 × 20 mm, bez anteny i klamry na pasek
Waga z baterią

ok. 65 g

1 Zasięg różni się w zależności od środowiska i kraju.
2 Żywotność baterii jest zależna od sposobu użytkowania.
