Instrukcja obsługi

mGuide WIN-2

⬇ Pobierz do druku
📄 Deklaracja zgodności
mGuide WIN-2

1. Zawartość opakowania

Element zestawu

Interkom

Interkom

Kabel USB

Kabel USB

Zasilacz

Zasilacz

Podręcznik użytkownika

Podręcznik użytkownika

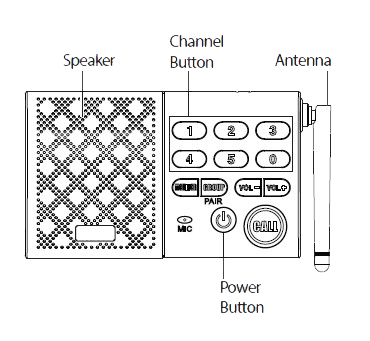

2. Przegląd

mGuide WIN-2 to bezprzewodowy, przenośny, pełnodupleksowy system interkomowy działający w czasie rzeczywistym, zapewniający czysty dźwięk, niezawodność i bezpieczną komunikację. Interkom ma zasięg 400 metrów w terenie otwartym.

3. Wykonywanie połączenia na 3 sposoby

  1. Naciśnij przycisk kanału, a następnie naciśnij przycisk połączenia (Call).
  2. Naciśnij przycisk połączenia (Call), a następnie naciśnij przycisk kanału.
  3. Naciśnij i przytrzymaj przycisk kanału przez 1 sekundę.

4. Monitorowanie

Na przykład: Jeśli chcesz użyć Jednostki A do monitorowania Jednostki B.
Na urządzeniu B naciśnij przycisk "monitor", a następnie naciśnij przycisk kanału odpowiadający urządzeniu A.

5. Wykonywanie transmisji grupowej

Naciśnij przycisk grupy (Group), aby rozpocząć transmisję.

6. Przycisk zasilania

  1. Aby włączyć urządzenie, naciśnij i przytrzymaj przycisk ⏻ przez 1 sekundę, usłyszysz 1 sygnał dźwiękowy.
  2. Aby wyłączyć urządzenie, naciśnij i przytrzymaj przycisk ⏻ przez 3 sekundy, usłyszysz 3 sygnały dźwiękowe.
  3. Aby wyjść z dowolnego trybu, wystarczy nacisnąć przycisk ⏻.

7. Przycisk głośności

  1. Naciśnij VOL+ lub VOL-, aby wyregulować głośność.
  2. Aby zmienić dzwonek, naciśnij i przytrzymaj przycisk VOL+, a następnie wybierz dzwonek, który Ci się podoba, masz do wyboru 8 melodii.

8. Parowanie

Interkom jest gotowy do użycia. Jeśli chcesz dodać dodatkowe jednostki lub ponownie sparować wszystkie swoje jednostki, możesz wykonać poniższe czynności.

Przykład: Masz już 4 jednostki w swoim systemie interkomowym i chcesz dodać jeszcze jedną.

  1. Wybierz dowolną jednostkę swojego systemu interkomowego (jednostka A).
  2. Naciśnij i przytrzymaj przycisk grupy (Broadcast) na urządzeniu A, aż usłyszysz 1 sygnał dźwiękowy, a następnie naciśnij przycisk kanału, który chcesz przypisać do dodatkowego urządzenia. Gdy przycisk kanału zacznie migać, urządzenie A jest gotowe do sparowania.
  3. Naciśnij i przytrzymaj przycisk grupy (Broadcast) na dodatkowym urządzeniu (jednostka B), aż usłyszysz 1 sygnał dźwiękowy. Gdy usłyszysz dwa kolejne sygnały dźwiękowe, oznacza to, że urządzenie B zostało pomyślnie podłączone do systemu.

⚠ Uwaga
Dystrybucja jednego kanału do wielu jednostek może spowodować awarię systemu.

9. Rozwiązywanie problemów

Interkom nie chce się włączyć.

  • Czy zasilacz sieciowy i kabel USB są prawidłowo podłączone?

Nie można rozmawiać z innymi interkomami.

  • Sprawdź, czy interkom został pomyślnie sparowany.
  • Sprawdź odległość odbioru między interkomami – być może urządzenia są poza zasięgiem.

Dźwięk interkomu jest zbyt cichy.

  • Upewnij się, że głośność interkomu została wystarczająco zwiększona.
  • Staraj się być bliżej mikrofonu podczas rozmowy.

Interkom nie osiąga oczekiwanego zasięgu transmisji.

  • Trzymaj interkom z dala od metalowych przedmiotów i innych źródeł zakłóceń.

Z interkomu słychać szumy i wycie.

  • Być może dwa interkomy znajdują się zbyt blisko siebie – spróbuj się odsunąć.
  • Niektóre urządzenia elektryczne (np. kuchenka mikrofalowa, telefon komórkowy lub inne urządzenia radiowe) mogą zakłócać działanie interkomu – spróbuj zmienić jego położenie.
  • Jeśli problem nie został rozwiązany, skontaktuj się z nami w celu uzyskania pomocy technicznej.

10. Ostrzeżenia

Poniższe wskazówki pomogą Ci korzystać z interkomu bez problemu przez wiele lat.

  • Chroń stacje przed zamoczeniem, ponieważ nie są wodoodporne.
  • Trzymaj stację interkomową w kontrolowanym środowisku. Unikaj ekstremalnych temperatur.
  • Ostrożnie obchodź się z interkomem. Nie upuszczaj, nie rzucaj ani nie obchodź się niewłaściwie ze stacjami interkomowymi.
  • Utrzymuj stacje w czystości, bez kurzu i brudu, ponieważ może to uszkodzić wrażliwą elektronikę.
  • Nie używaj chemikaliów ani rozpuszczalników do czyszczenia. Do czyszczenia stacji używaj wilgotnej szmatki.
  • Modyfikowanie lub manipulowanie przy wewnętrznych elementach stacji może spowodować jej nieprawidłowe działanie, a także unieważni gwarancję.

11. Specyfikacja techniczna

Parametr

Wartość

Zasilacz

5V/1A

Zasięg transmisji bezprzewodowej

400 metrów na otwartej przestrzeni

Częstotliwość transmisji bezprzewodowej

433 MHz

Moc transmisji bezprzewodowej

≤ 0,5 W

Temperatura pracy

-20°C do +60°C (-4°F do 140°F)
