Instrukcja obsługi mGuide Pellegrino Easy

📄 Karta produktu
⬇ Pobierz do druku

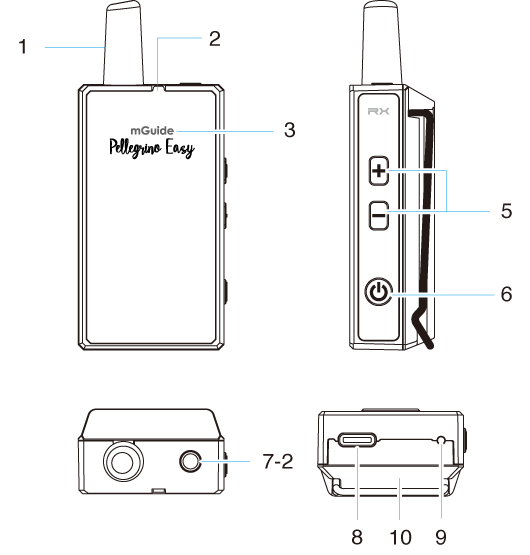

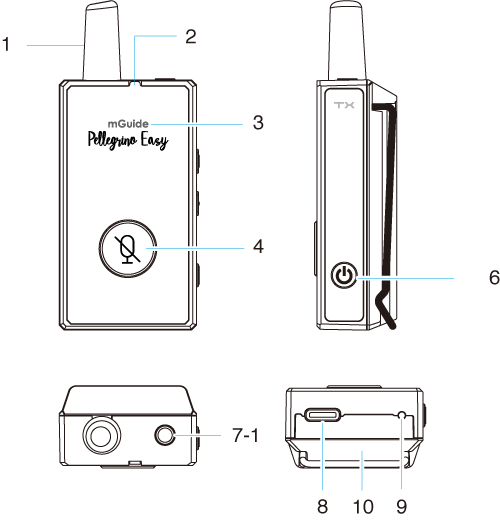

1. Interfejs

Nadajnik (Tx) / Odbiornik (Rx)

  1. Antena
  2. Wskaźnik baterii
  3. Wskaźnik stanu systemu
  4. Przycisk rozmowy / wyciszenia
  5. Regulacja głośności słuchawek
  6. Przycisk zasilania
  7. Złącza:
    • 7-1. Złącze mikrofonu
    • 7-2. Złącze słuchawek
  8. Port ładowania USB-C
  9. Przycisk wymuszonego wyłączenia
  10. Komora baterii

2. Podłączanie mikrofonu lub słuchawek

Podłącz mikrofon do gniazda 3,5 mm w nadajniku, a słuchawki do gniazda 3,5 mm w odbiorniku. Upewnij się, że złącza są prawidłowo włożone.

Nadajnik wyposażony jest we wbudowany mikrofon.

3. Dostosowywanie głośności

Naciśnięcie przycisku - lub + powoduje zmniejszenie lub zwiększenie głośności słuchawek.

4. Automatyczne skanowanie częstotliwości wolnych od zakłóceń

Seria mGuide Pellegrino Easy posiada wbudowaną funkcję automatycznego skanowania czystych częstotliwości, która działa nieprzerwanie w celu unikania zakłóceń i nie wymaga żadnych dodatkowych działań.

5. Opis statusu i wskaźników świetlnych

Urządzenie

Wskaźnik stanu systemu

Opis stanu

Sposób obsługi

-

NiebieskiNiebieski

Urządzenie włączone

Naciśnij boczny przycisk zasilania ⏻.

Nadajnik (Tx)

Miga powoliPowoli migający niebieski

Wyciszony mikrofon

Naciśnij krótko przycisk wyciszenia, aby wyciszyć. Naciśnij ponownie, aby włączyć mikrofon.

Odbiornik (Rx)

Miga szybkoSzybko migający niebieski

Nie odebrano sygnału nadajnika

Upewnij się, że nadajnik jest włączony i odbiornik jest z nim sparowany.

⚠ Uwaga
Nadajnik wyłączy się automatycznie po 20 minutach wyciszenia, a odbiornik wyłączy się automatycznie po około 20 minutach bez odbioru sygnału.

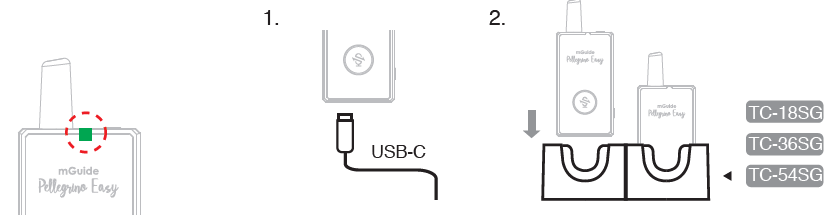

6. Poziom baterii i ładowanie

  1. Naładuj baterię za pomocą certyfikowanej ładowarki podróżnej USB-C lub odpowiedniej stacji ładującej.
  2. Nadajnik lub odbiornik wyłączy się automatycznie podczas ładowania. Jeśli chcesz korzystać z systemu podczas ładowania, wystarczy ponownie nacisnąć przycisk zasilania, aby go ponownie włączyć.

Stan naładowania

Kolor wskaźnika baterii

Status / Procent baterii

Podczas używania
(15 godzin pracy po pełnym naładowaniu)

Brak światła LED

> 30%

Czerwone światło LED

< 10%

Podczas ładowania
(Szybkie ładowanie: ok. 2h | Stacja dokująca: ok. 4,5h)

Zielone światło LED

W pełni naładowane

Czerwone światło LED

W trakcie ładowania

7. Parowanie grupowe

Funkcja Parowania Grupowego umożliwia jednemu lub kilku odbiornikom dołączenie do istniejącej grupy lub utworzenie nowej grupy. W ramach tej samej grupy częstotliwości oraz dźwięki odbiorników i nadajników będą zsynchronizowane.

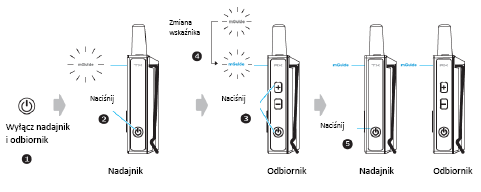

Jak sparować odbiornik z nadajnikiem?

  1. Najpierw wyłącz nadajnik i odbiornik.
  2. Nadajnik: Naciśnij jednocześnie przyciski ⏻ i +, aż fioletowa dioda zacznie migać.
  3. Odbiornik: Naciśnij jednocześnie przyciski ⏻ i +; fioletowa dioda zacznie migać i rozpocznie się wyszukiwanie. Po połączeniu z nadajnikiem dioda zacznie migać na niebiesko.
  4. Upewnij się, że wszystkie odbiorniki zakończyły wyszukiwanie (migają na niebiesko).
  5. Naciśnij przycisk ⏻ na nadajniku. Wskaźniki nadajnika i odbiornika zaświecą się na niebiesko, a parowanie grupowe zostanie zakończone.

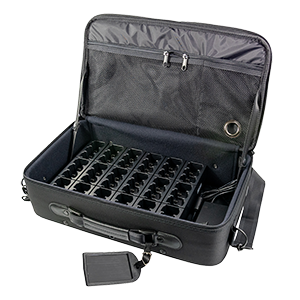

TC-18SG | TC-36SG | TC-54SG — Torba z ładowarką

⬇ Pobierz do druku

Model

Nazwa produktu

Zastosowanie

TC-18SG

Zbiorcza ładowarka na 18 urządzeń

mGuide Pellegrino Easy

TC-36SG

Zbiorcza ładowarka na 36 urządzeń

mGuide Pellegrino Easy

TC-54SG

Zbiorcza ładowarka na 54 urządzenia

mGuide Pellegrino Easy

1. Instrukcja ładowania

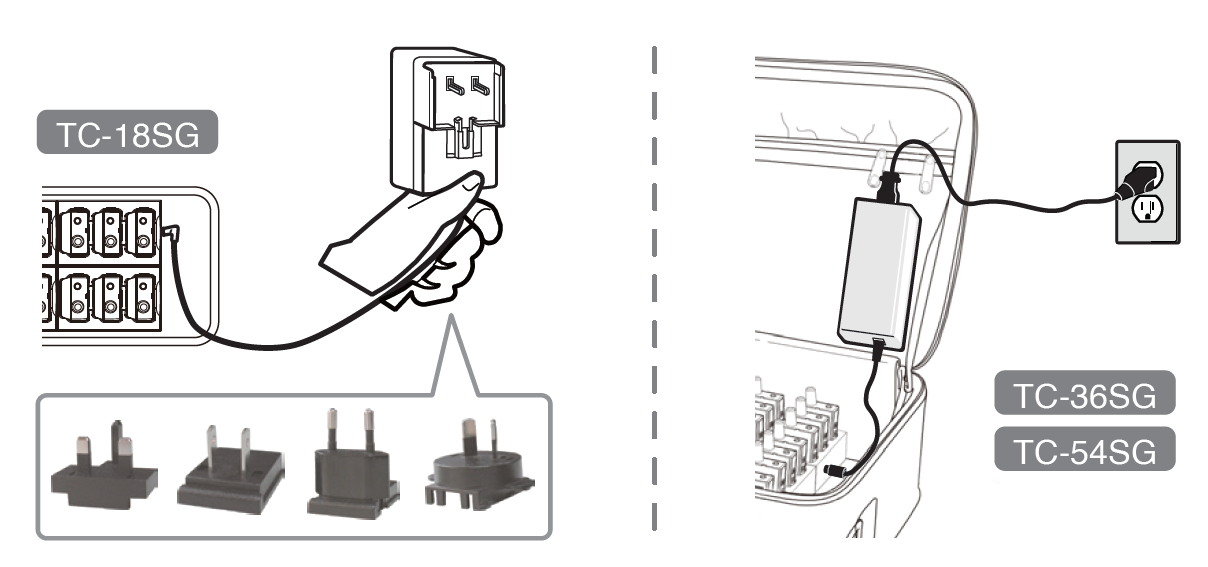

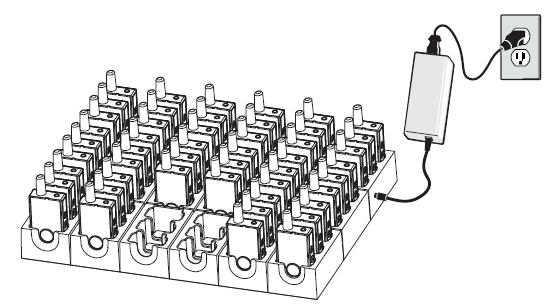

1. Jak pokazano na schemacie, podłącz dołączone adaptery odpowiednio do gniazda DC i gniazda zasilania w torbie ładowarki.

⚠ Uwaga
Ładowarka może się nagrzewać podczas użytkowania. Upewnij się, że nie jest przykryta ani zasłonięta żadnymi przedmiotami.

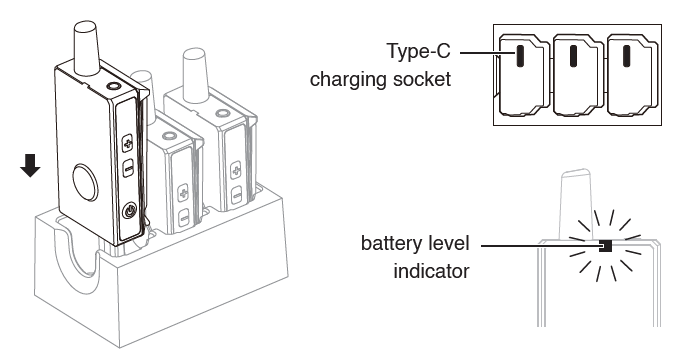

Wyłącz nadajnik i odbiornik, a następnie włóż je do gniazd ładowania, zgodnie z ilustracją. Wskaźnik naładowania baterii zaświeci się.

3. Wskaźnik stanu akumulatora

Ładowanie w toku
(Pełne ładowanie zajmuje około 6 godzin)

Zielone światło stałe

100%

Migające zielone światło

> 60%

Czerwone światło stałe

0 – 60%

2. Parowanie grupowe przy użyciu nadajnika umieszczonego w ładowarce

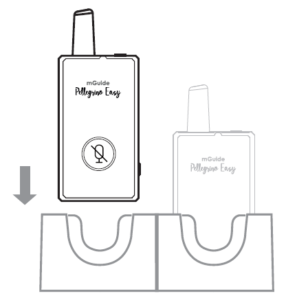

Krok 1: Włóż odbiorniki do ładowarki

⚠ Uwaga
Jeżeli wskaźnik   nie zaświeci się ani nie zacznie migać, oznacza to, że parowanie nie powiodło się. Sprawdź, czy odbiornik został całkowicie i odpowiednio włożony do gniazda ładowania, a następnie ponownie wykonaj powyższe czynności.

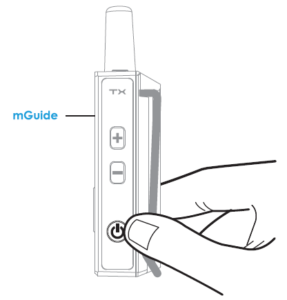

Krok 2: Włącz nadajnik, naciskając przycisk zasilania ⏻. Wskaźnik "mGuide" zaświeci się.

Krok 3: Włóż włączony nadajnik do dowolnego pustego gniazda ładowania.

Krok 4: Podczas parowania grupowego, wskaźniki poziomu naładowania akumulatora (baterii) oraz wskaźnik "mGuide" na wszystkich urządzeniach zaczną migać naprzemiennie (szybkie miganie kolorem czerwonym i zielonym, 5 razy).

Krok 5: Odbiornik: Po zakończeniu parowania, wskaźnik "mGuide" na odbiorniku zgaśnie. Wskaźnik zasilania będzie świecił światłem stałym, sygnalizując, że urządzenie jest w trybie ładowania.

Nadajnik: Wskaźnik "mGuide" będzie świecił się przez 5 minut, po czym nadajnik wyłączy się i przejdzie w tryb ładowania.
