Maytel Grand Multicom Pro 2.4G

1. Podstawowe informacje

1.1. Opis

„GRAND MULTICOM-PRO” to najbardziej zaawansowany multipleksowy sprzęt komunikacyjny, zapewniający jednoczesną komunikację między maksymalnie 10 użytkownikami typu „hands-free”. Obsługuje nieograniczoną liczbę uczestników typu Any-one i Listen only. „GRAND MULTICOM-PRO” może zwiększyć zasięg rozmów i zminimalizować wpływ przeszkód bez pomocy jakiegokolwiek urządzenia zewnętrznego; Obsługiwane w 4 trybach. Łączy niezawodne działanie, jakość i wszechstronność w kompaktowej i łatwej w użyciu obudowie dzięki najnowocześniejszej technologii.

1.2. Główne cechy

  • Obsługuje 4 profesjonalne tryby pracy i bezpośrednio wybiera tryb zoptymalizowany pod kątem środowiska w jakim jest używany.
  • 9 stałych użytkowników + Każdy z nieograniczonej liczby uczestników bezpośrednio rozmawia w grupie z zestawem mikrofonowym jednocześnie, podczas gdy pozostali członkowie słuchają.
  • Krystalicznie czysta jakość dźwięku, wystarczająco głośny dźwięk i super dynamiczna redukcja szumów powyżej 95dB.
  • Wystarczająco duża odległość rozmów zapewniona dzięki 4 profesjonalnym trybom pracy, które można wybrać bezpośrednio w terenie.
  • Indywidualne szyfrowanie PIN można ustawić dla każdej grupy, a numer grupy i identyfikator są wyświetlane na wyraźnym i czytelnym wyświetlaczu OLED.
  • Konstrukcja w pełni spełniająca wymogi wodoodporności i pyłoszczelności IP67, w tym mocny i wytrzymała obudowa.
  • Wygodny system ładowania typu „drop-in” i USB.
  • Wydajna metoda wymiany baterii i odłączanej anteny.

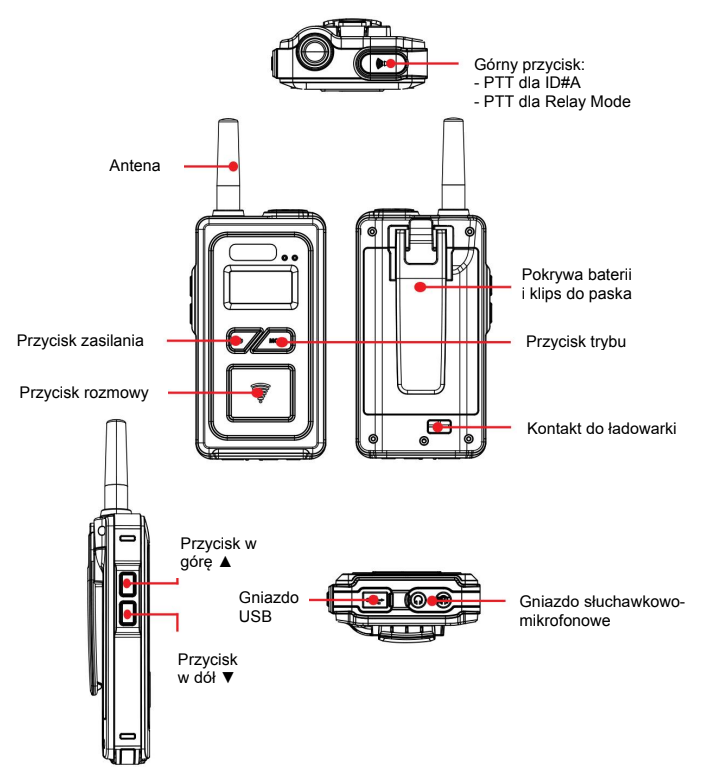

2. Ilustracja i opis

Element urządzenia

Funkcja

1. Przycisk zasilania

Naciśnij i przytrzymaj przycisk zasilania dłużej niż 2 sekundy, aby włączyć/wyłączyć zasilanie urządzenia.

2. Przycisk trybu

Wybierz numer grupy, numer identyfikacyjny, poziom ścieżki odsłuchowej, poziom czułości mikrofonu, numer PIN; służy do wyboru 4 trybów działania.

3. Przycisk w górę

Zwiększ poziom głośności, wybierz numer grupy, numer ID itp. w każdym trybie.

4. Przycisk w dół

Zmniejsz poziom głośności, wybierz numer grupy, numer ID itp. w każdym trybie.

5. Przycisk rozmowy

Włączanie/wyłączanie wyciszenia.

6. Górny przycisk

Przycisk PTT dla ID#A oraz dla trybu Relay / Używany do wyboru 4 trybów działania.

7. Gniazdo słuchawkowo-mikrofonowe

2x 4-pinowy jack 3,5 mm (TRRS)

8. Antena

Odłączana antena.

9. Gniazdo USB

Port USB do aktualizacji oprogramowania i ładowania baterii.

10. Kontakt do ładowarki typu „Drop In”

Styk ładowania dla akumulatora.

3. Obsługa

3.1 Włączenie / wyłączenie

Naciśnij i przytrzymaj przycisk zasilania dłużej niż 2 sekundy, aby włączyć / wyłączyć zasilanie urządzenia.

3.2 Zwiększanie / zmniejszanie poziomu głośności

  • Naciśnij przycisk +, aby zwiększyć głośność i przycisk -, aby zmniejszyć głośność po włączeniu urządzenia.
  • Wyświetlacz pokazuje początkowo domyślny poziom głośności 03.
  • Dostępna jest regulacja poziomu głośności w zakresie 0 - 8.

3.3 Wybór grupy

  • Naciśnij i przytrzymaj przycisk MODE, aż zostanie wyświetlony komunikat "Setting Mode". Wybierz numer grupy 00-39 dla wersji 2.4 GHz, na której chcesz pracować, naciskając przycisk + lub -.
  • Naciśnij i przytrzymaj przycisk MODE ponownie, aby wyjść z panelu ustawień. Urządzenie zapamiętuje wybraną grupę.

3.4 Wybór identyfikatora

  • W grupie każde urządzenie musi mieć inny numer identyfikatora od M, A, S, L, 01 do 09 (M, A, L, 01 do 08 w trybie Repeater).
  • Identyfikator M staje się urządzeniem nadrzędnym w grupie; każda grupa musi posiadać urządzenie o identyfikatorze M (bez niego łączność jest niemożliwa).
  • Identyfikatory: #M, #S, #01 do #09 umożliwiają jednoczesny odbiór i nadawanie transmisji w grupie (pełną rozmowę) bez użycia rąk (hands-free).
  • Identyfikator A jest obsługiwany w trybie PTT (naciśnij i mów) – z tego identyfikatora może korzystać nieograniczona liczba urządzeń. Jeśli naciśniesz górny przycisk, gdy mówi inny użytkownik z ID#A, pojawi się alert, a nadawanie nie zostanie aktywowane. Należy poczekać, aż linia zostanie zwolniona.
  • ID#L służy wyłącznie do odbioru (brak możliwości nadawania). Identyfikatory A i L mogą być przypisane do nieograniczonej liczby urządzeń w grupie.
  • Naciśnij i przytrzymaj przycisk trybu we włączonym urządzeniu, aż pojawi się "Tryb ustawień". Naciśnij krótko przycisk trybu, aby wyświetlić „ID”. Wybierz unikalny numer ID dla urządzenia (M, A, S, L, 01 do 09), naciskając przycisk + lub -.
  • W trybie Repeater dostępne ID to: M, A, L, 01 do 08. Naciśnij i przytrzymaj przycisk trybu, aby zapisać wybrany numer identyfikacyjny.

3.5 Włącz / wyłącz ścieżkę odsłuchową

  • Naciśnij i przytrzymaj przycisk trybu w włączonym urządzeniu, aż pojawi się "Setting Mode". Naciśnij krótko dwa razy przycisk trybu, po czym w "Setting Mode" pojawi się SIDE TONE.
  • Wybierz Side Tone OFF lub ustaw poziom 1 - 5, naciskając przycisk + lub -. Naciśnij i przytrzymaj przycisk trybu, aby ustawić wybraną opcję dla ścieżki odsłuchowej.

3.6 Wybór poziomu czułości mikrofonu

  • Naciśnij i przytrzymaj przycisk trybu w włączonym urządzeniu, aż pojawi się "Setting Mode". Krótko naciśnij przycisk trybu trzy razy, po czym w "Setting Mode" pojawi się MIC GAIN.
  • Wybierz poziom czułości mikrofonu 1 - 8, naciskając przycisk + lub -.
  • Naciśnij i przytrzymaj przycisk trybu, aby ustawić wybrany poziom czułości mikrofonu.

3.7 Wybór kodu dostępu do grupy (PIN)

  • Naciśnij i przytrzymaj przycisk trybu w włączonym urządzeniu, aż pojawi się "Setting Mode". Naciśnij krótko przycisk trybu cztery razy, a następnie SEC CODE zostanie wyświetlony w "Setting Mode".
  • Kod bezpieczeństwa składa się z czterech cyfr i można wybrać 1 - 9, A, B, C, D, E, F dla każdej cyfry za pomocą nacisnąć przycisk + lub -.
  • Krótko naciśnij przycisk trybu, aby zmienić następną cyfrę po ustawieniu jednej. Naciśnij i przytrzymaj przycisk trybu, aby ustawić wybrany kod bezpieczeństwa.

3.8 Wybór trybu działania

  • Aby przejść do "Tech menu", naciśnij i przytrzymaj jednocześnie przycisk górny oraz przycisk trybu przez 2 sekundy przy włączonym urządzeniu.
  • Aktualnie wybrany tryb miga. Wybrany tryb miga po przejściu do preferowanego trybu za pomocą przycisku + lub -.
  • Długie naciśnięcie przycisku trybu spowoduje wybór ustawionego trybu, a następnie wyłączenie zasilania urządzenia.
  • Włącz ponownie urządzenie, a aktualnie wybrany tryb pojawi się w prawym dolnym rogu wyświetlacza LCD.

3.9 Wyjaśnienie każdego z 4 dostępnych trybów działania oraz identyfikatorów

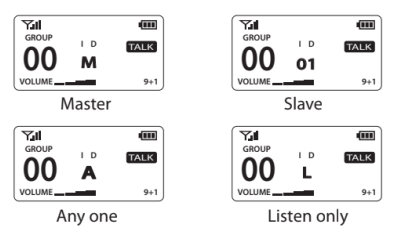

3.9.1 Tryb: 9+1 – tryb umożliwiający prowadzenie jednoczesnych rozmów dla 9 stałych użytkowników + 1 dowolny PTT

  • ID#M; Master – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#01 - ID#08; Slave – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#A; Slave – Może odbierać całą rozmowę w grupie, ale musi naciskać i trzymać górny przycisk (PTT), aby mówić (brak limitu w przypisaniu ID).
  • ID#L; Tylko odbiór (brak limitu w przypisaniu ID).

Zamiast 9 użytkowników + 1 PTT, jeśli chcesz, aby ustalone 10 osób prowadziło jednoczesne rozmowy, możesz ustawić ID# A na ID# 09.

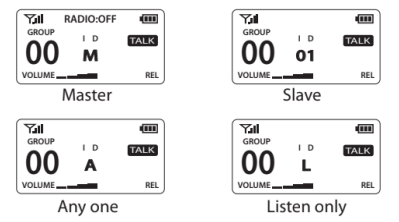

3.9.2 Tryb: Relay Mode – tryb do wysyłania i odbierania rozmów między każdą grupą na duże odległości za pośrednictwem podłączonego radia dwukierunkowego z adapterem RA-11U (więcej informacji w załączonej instrukcji obsługi do RA-11U)

  • ID#M; Master – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#01 - ID#08; Slave – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#A; Slave – Może odbierać całą rozmowę w grupie, ale musi naciskać i trzymać górny przycisk (PTT), aby mówić (brak limitu w przypisaniu ID; nie może komunikować się z innymi grupami).
  • ID#L; Tylko odbiór (brak limitu w przypisaniu ID).

Zamiast 9 użytkowników + 1 PTT, jeśli chcesz, aby ustalone 10 osób prowadziło jednoczesne rozmowy, możesz ustawić ID# A na ID# 09.

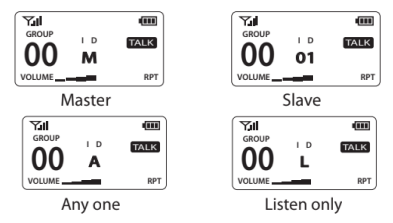

3.9.3 Tryb: Repeater Mode – tryb komunikacji, który minimalizuje wpływ przeszkód napotykanych przez każdego użytkownika, przekazując rozmowy każdego użytkownika przez idealnie zlokalizowanego Mastera

  • ID#M; Master – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#01 - ID#07; Slave – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#A; Slave – Może odbierać całą rozmowę w grupie, ale musi naciskać i trzymać górny przycisk (PTT), aby mówić (brak limitu w przypisaniu ID).
  • ID#L; Tylko odbiór (brak limitu w przypisaniu ID).

Zamiast 8 użytkowników + 1 PTT, jeśli chcesz, aby ustalone 9 osób prowadziło jednoczesne rozmowy, możesz ustawić ID# A na ID# 08.

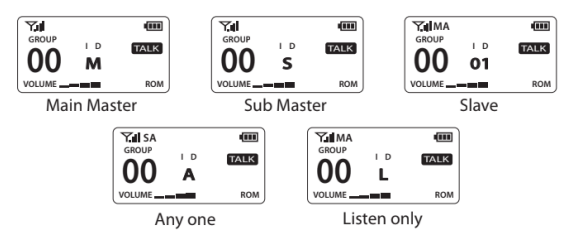

3.9.4 Tryb: Roaming Mode – metoda zwiększania odległości rozmów między użytkownikami od 1,5 do 2 razy poprzez wzajemne przekazywanie połączeń między urządzeniami Master i Submaster

  • ID#M; Main Master – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#S; Sub Master – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#01~ID#08; Slave – Pełna rozmowa bez użycia rąk w tym samym czasie – tylko jeden numer ID w grupie.
  • ID#A; Slave – Może odbierać całą rozmowę w grupie, ale musi naciskać i trzymać górny przycisk (PTT), aby mówić (brak limitu w przypisaniu ID).
  • ID#L; Tylko odbiór (brak limitu w przypisaniu ID).

Zamiast 9 użytkowników + 1 PTT, jeśli chcesz, aby ustalone 10 osób prowadziło jednoczesne rozmowy, możesz ustawić ID# A na ID# 09.

Wybór metody Roamingu

  • Naciśnij i przytrzymaj przycisk trybu, aż pojawi się "Setting Mode".
  • Naciśnij krótko przycisk trybu osiem razy, aż na wyświetlaczu w "Setting Mode" pojawi się „6.ROAMING”.
  • Wybierz preferowaną metodę roamingu za pomocą przycisku „▲” lub „▼” i naciśnij długo przycisk „Tryb”.
  • AUTO: Urządzenie automatycznie połączy się z bliższym masterem (Main Masterem lub Sub Masterem). Aktywne połączenie jest wyświetlane jako „MA” lub „SA” na wyświetlaczu OLED.
  • MANUAL: Pozwala ręcznie wybrać, z którym masterem połączyć urządzenie, naciskając przycisk trybu. Podłączony master jest wyświetlany jako „MM” lub „SM”.
  • MASTER: Urządzenie jest zawsze podłączone do urządzenia Main Master. Na wyświetlaczu pojawi się „ML”.
  • SUB MASTER: Urządzenie jest zawsze podłączone do urządzenia Sub master. Na wyświetlaczu pojawi się „SL”.

4. Specyfikacja techniczna

Parametr

Wartość

Wymiary

122.7 x 23.5 / 31.0 (z klipsem) x 67 mm

Waga

180 g

Pasmo częstotliwości

2407 MHz ~ 2476 MHz

Modulacja

GFSK z FHSS

Kodek

16 bit / 8 kHz

Maks. moc wyjściowa

100 mW

Czułość odbiornika

-95 dBm

Przyciski

Panele: boczny (głośność), przedni (zasilanie, rozmowa, tryb), górny (rozmowa, PTT).

Gniazda

2x 4-pin jack 3,5 mm, Micro USB (ładowanie i serwis).

Latencja

< 180 ms (typowo)

Liczba dostępnych kanałów

40 kanałów (wersja 2.4 GHz)

Odstęp między kanałami

500 kHz

Bateria

Li-ion 3.7 V / 2000 mA

Antena

Odłączana antena dipolowa

Zasięg transmisji

Do 500 m (wersja 2.4 GHz)

Pasmo przenoszenia

50 Hz ~ 4 kHz

Maks. liczba jednoczesnych rozmów

10 rozmów (wliczając Mastera)

Wskaźniki

Wyświetlacz OLED: grupa, ID, głośność, bateria, tryb pracy, status rozmowy.

Czas pracy baterii

Typowo 12 godzin

Czas ładowania baterii

3 do 5 godzin
