Linkx TG-288D

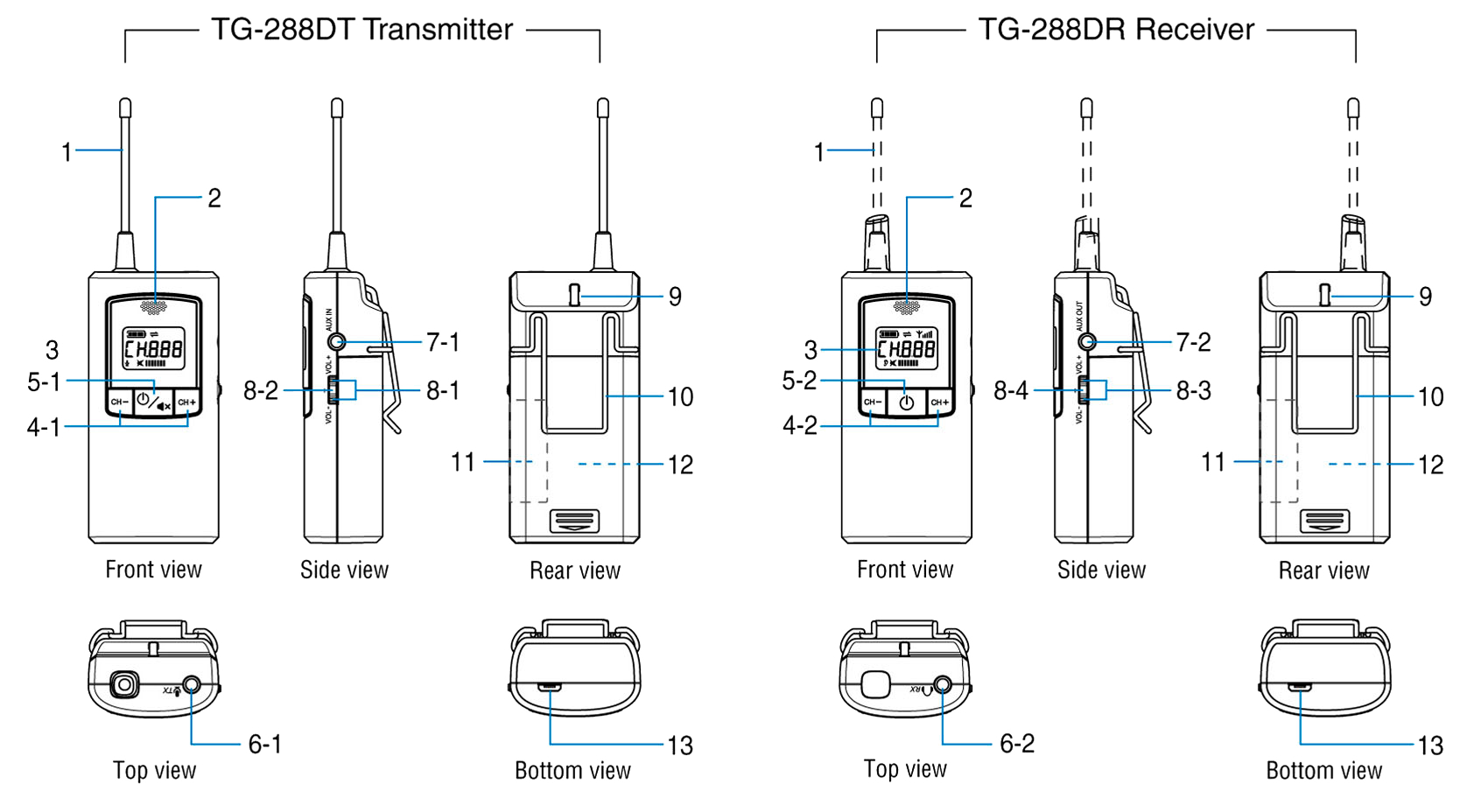

1. Schemat urządzenia i instrukcje
- Antena
- Wbudowany mikrofon
- Wyświetlacz LCD
- Regulacja i kontrola:
- 4-1. Regulacja kanału i kontrola głośności słuchawki w trybie dwukierunkowym (Nadajnik)
- 4-2. Regulacja kanału
- Przycisk zasilania / ustawień:
- 5-1. Wersja z funkcją wyciszenia (Włącz / Wyłącz / Wycisz / Ustaw)
- 5-2. Wersja standardowa (Włącz / Wyłącz / Ustaw)
- Złącza audio:
- 6-1. Wejście mikrofonu / zestawu słuchawkowego
- 6-2. Wyjście słuchawki / zestawu słuchawkowego
- Złącza Aux:
- 7-1. Wejście Aux
- 7-2. Wyjście Aux
- Funkcje sterowania:
- 8-1. Kontrola poziomu głośności mikrofonu
- 8-2. Włącznik / wyłącznik trybu dwukierunkowego
- 8-3. Kontrola poziomu głośności słuchawki
- 8-4. Przycisk Push-to-Talk
- Miejsce przyłączenia smyczy
- Zaczep do paska (opcjonalnie)
- Obszar etykiety
- Komora baterii i jedna bateria typu AA
- Port ładowania mikro-USB
2. Ponowne uruchomienie, gdy wyświetlacz LCD się zawiesił
W mało prawdopodobnym przypadku, gdy system przewodnika zawiesi się i przestanie odpowiadać, możesz spróbować wymusić wyłączenie, wyjmując akumulator, a następnie włożenie akumulatora z powrotem i ponowne uruchomienie systemu przewodnika.

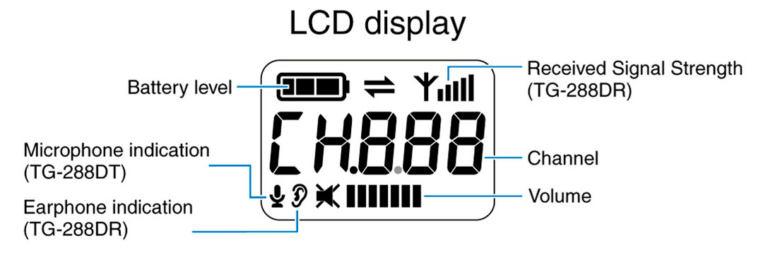

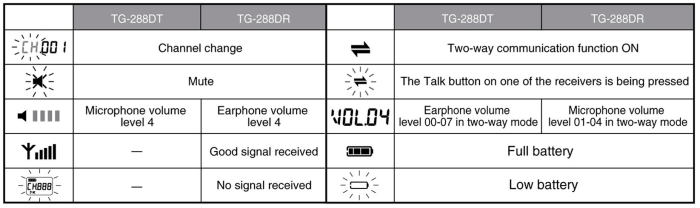

3. Wyświetlacz LCD

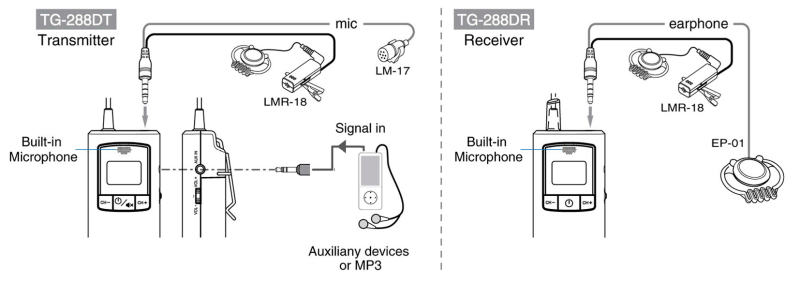

4. Podłączenie mikrofonu i słuchawek
Nadajnik TG-288DT ma wbudowany mikrofon, jedno wejście zewnętrzne wejście poziomie mikrofonowym (3,5 mm) i jedno wejście poziomu pomocniczego (3,5 mm).
Możesz użyć wbudowanego mikrofonu lub mikrofonu zewnętrznego. Po podłączeniu zewnętrznego mikrofonu do nadajnika, wbudowany mikrofon jest automatycznie wyłączany. Po odłączeniu zewnętrznego mikrofonu, wbudowany mikrofon wznowi działanie.
⚠ Uwaga
Wbudowany mikrofon może być używany jedynie w trybie jednokierunkowym
⚠ Uwaga
Upewnij się, że mikrofon lub urządzenie pomocnicze jest podłączone do właściwego gniazda wejściowego. Mikrofon nie będzie działał poprawnie, jeśli zostanie podłączony do gniazda wejściowego Aux.
Odbiornik TG-288DR ma osobne wyjście słuchawkowe (3,5 mm) i wyjście pomocnicze (3,5 mm). Podłącz słuchawki do wyjścia słuchawkowego 3,5 mm lub podłącz rejestrator do wyjścia Aux, aby przechwycić zawartość. Upewnij się, że złącza są prawidłowo włożone na swoje miejsce.
5. Włączanie i wyłączanie zasilania
- Naciśnij i przytrzymaj przycisk zasilania ⏻ / 🔇︎ przez 2 sekundy, aby włączyć system. Wyświetlacz LCD podświetli się i pobierze numer kanału użyty ostatnio, aby wskazać pomyślne włączenie.
- Naciśnij i przytrzymaj przycisk zasilania ⏻ / 🔇︎ przez 2 sekundy. Wyświetlacz LCD zniknie, wskazując całkowite wyłączenie.
⚠ Uwaga
Oszczędzanie energii – Odbiornik wyłączy się automatycznie, jeśli nie otrzyma sygnału przez ok. 20 min.
6. Wybór kanału
Aby odblokować wybór kanału, przytrzymaj oba przyciski przez 2 sekundy.
Kanał jest wstępnie ustawiony na CH001. Jeśli chcesz wybrać inny kanał, naciśnij jednocześnie przyciski CH- i CH+ i przytrzymaj przez 2 sekundy. Symbol CH zacznie migać; naciśnij przycisk CH- lub CH+ aby wybrać żądany kanał. Naciśnij ⏻ / 🔇︎ aby potwierdzić wybrany kanał lub poczekaj około 5 sekund, aby automatycznie zapisać wybrany kanał.
⚠ Uwaga
Upewnij się, że nadajnik i odbiornik(i) działają na tym samym kanale. Pojawi się symbol 📶︎ wskazujący, że odbiornik odbiera dobry sygnał z nadajnika. Wyświetlacz odbiornika będzie migał, gdy nie zostanie odebrany żaden sygnał transmisji.
Pamięć kanału
TG-288D może automatycznie zapamiętać numer kanału. Przy ponownym włączeniu zostanie ustawiony ostatnio używany kanał.
Channel SYNC - Automatyczna synchronizacja kanałów między nadajnikiem i odbiornikiem
W ramach tej samej grupy, po zmianie numeru kanału nadajnika, numer kanału odbiornika jest bezprzewodowo synchronizowany z nowym kanałem.
- Naciśnij i przytrzymaj środek trzykierunkowego przełącznika dźwigniowego z boku urządzenia; odpowiednia częstotliwość pojawi się na wyświetlaczu.
7. Regulacja poziomu głośności
Nadajnik
- Poziom głośności mikrofonu nadajnika jest wstępnie ustawiony na poziomie 4 🔈︎▮▮▮▮.
- Wciśnij przycisk w dół VOL- lub w górę VOL+, by zmniejszyć lub zwiększyć poziom głośności. Są cztery poziomy głośności od 🔈︎▮▮▮▮ do 🔈︎▮▮▮▮▮▮▮.
- Wciśnij krótko przycisk wyciszenia ⏻ / 🔇︎, by wyciszyć nadajnik; naciśnij ponownie przycisk ⏻ / 🔇︎, by przywrócić dźwięk.
Odbiornik
- Poziom głośności słuchawki odbiornika jest wstępnie ustawiony na poziomie 4 🔈︎▮▮▮▮.
- Wciśnij przycisk w dół VOL- lub w górę VOL+, by zmniejszyć lub zwiększyć poziom głośności. Jest osiem poziomów głośności od 🔇︎ do 🔈︎▮▮▮▮▮▮▮.
- Ikona 🔇︎ na wyświetlaczu LCD oznacza brak głośności i tryb wyciszenia.
8. Autonomia baterii i ładowanie
- Gdy ikona baterii jest wyświetlana przy pełnej autonomii 🔋︎, bateria ma wystarczającą moc.
- Gdy ikona baterii jest wyświetlana jako pusta i migająca ikona
, oznacza to niski poziom baterii, na poziomie 5–10% baterii. Wymień nową baterię lub, jeśli to możliwe, naładuj ją natychmiast za pomocą ładowarki podróżnej z certyfikatem USB (akcesoria opcjonalne) lub odpowiedniej stacji ładującej Linkx - Prąd ładowania jest ustawiony na 255 mA. Ze względów bezpieczeństwa istnieje zegar bezpieczeństwa, który zakończy ładowanie po 12 godzinach ciągłego ładowania. Całkowicie naładowany akumulator zapewnia ok. 14 godzin ciągłej pracy odbiornika i 12 godzin ciągłej pracy nadajnika. Należy jednak pamiętać, że rzeczywista żywotność baterii zależy od ustawień użytkownika, wzorców użytkowania, warunków otoczenia, producenta baterii i innych czynników.
- Podczas ładowania ikona baterii pojawia się i znika na ekranie LCD:
.
⚠ Uwaga
Nadajnik lub odbiornik wyłączy się automatycznie podczas ładowania. Jeśli chcesz korzystać z systemu podczas ładowania, naciśnij ponownie przycisk zasilania, aby ponownie włączyć system.
9. Wymiana baterii
Krok 1 Otwórz pokrywę komory baterii
Krok 2 Wymień na nową baterię.
(Upewnij się, że polaryzacja komory baterii jest prawidłowa.)
Krok 3 Zamknij pokrywę komory baterii.

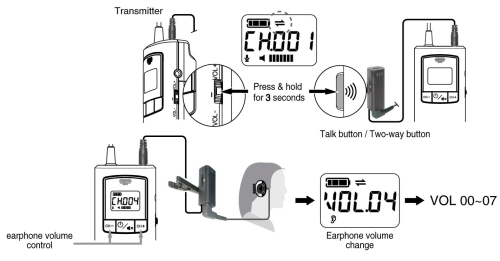

10. Uruchom funkcję dwukierunkowej komunikacji
Nadajnik
- Aby aktywować tryb dwukierunkowy, naciśnij środek potrójnego przycisku z boku nadajnika lub przycisk rozmowy dwukierunkowej zewnętrznego zestawu słuchawkowego i przytrzymaj przez 3 sekundy. Pojawi się ikona trybu dwukierunkowego
. - Załóż słuchawkę zestawu słuchawkowego na ucho i naciśnij przycisk CH- lub CH+, aby dostosować poziom głośności.
- Upewnij się, że odbiorca słyszy nadawcę głośno i wyraźnie.
- Naciśnij ten sam potrójny przycisk lub przycisk rozmowy przez 3 sekundy, lub odłącz zestaw słuchawkowy, by zakończyć funkcję dwukierunkowej komunikacji. Ikona trybu dwukierunkowego zniknie.
Odbiornik

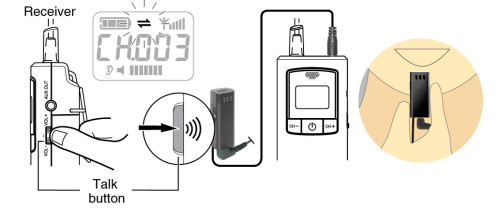

Gdy używasz zewnętrznego zestawu słuchawkowego HMR-18 lub LMR-18
- Przycisk rozmowy znajduje się na środku potrójnego przycisku
- Odbiorca może mówić, naciskając i przytrzymując przycisk rozmowy i rozmawiając do wbudowanym mikrofonem na górze urządzenia. Dwukierunkowa ikona będzie migać po naciśnięciu jednego z przycisków rozmowy odbiornika.
- Słuchawka słyszy dźwięk własny, jak i dźwięk z nadajnika i innych odbiorników
- Zwolnij przycisk rozmowy po zakończeniu i pozwól, aby następny odbiorca zabrał głos.
⚠ Uwaga
Wbudowany mikrofon może być używany tylko w trybie dwukierunkowym.

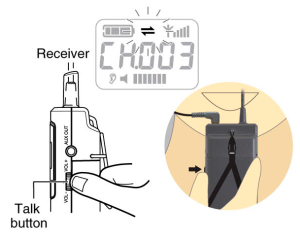

Używanie wbudowanego mikrofonu i zewnętrznej słuchawki
- Przycisk rozmowy znajduje się na środku potrójnego przycisku lub jest przyciskiem na zewnętrznym zestawie słuchawkowym
- Odbiorca może mówić, naciskając i przytrzymując przycisk rozmowy i mówić do wbudowanego mikrofonu na górze urządzenia. Dwukierunkowa ikona będzie migać po naciśnięciu jednego z przycisków rozmowy odbiornika.
- Słuchawka słyszy dźwięk własny, jak i dźwięk z nadajnika i innych odbiorników
- Zwolnij przycisk rozmowy po zakończeniu i pozwól, aby następny odbiorca zabrał głos.
⚠ Uwaga
System pozwala mówić tylko jednemu odbiorcy na raz.
Regulacja głośności mikrofonu w odbiorniku
Trzymając przycisk rozmowy, możesz regulować głośność mikrofonu na odbiorniku, naciskając przycisk -/+.
Szybkie dwukrotne kliknięcie przycisku rozmowy - odbiornik przechodzi w tryb stałej rozmowy
Gdy odbiorca musi wygłosić długą mowę, należy szybko wcisnąć dwukrotnie przycisk rozmowy, aby zablokować go w trybie rozmowy. Odbiorca ma teraz priorytet rozmowy względem innych odebranych. Podczas rozmowy nie musisz przytrzymywać przycisku rozmowy. Krótko wciśnij przycisk rozmowy, aby odblokować ten tryb.
