Instrukcja obsługi

Linkx TG-288

⬇ Pobierz do druku
Linkx TG-288

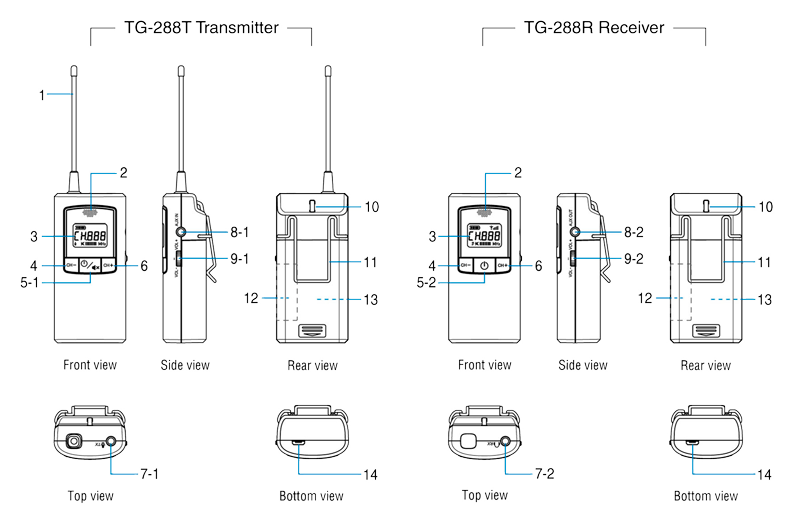

1. Schemat urządzenia i instrukcje

  1. Antena
  2. Wbudowany mikrofon
  3. Wyświetlacz LCD
  4. Przycisk w dół do regulacji kanałów
  5. Przycisk włączenia / wyłączenia / ustawień:
    • 5-1. wersja z funkcją wyciszenia
    • 5-2. wersja bez funkcji wyciszenia
  6. Przycisk w górę do regulacji kanału
  7. Złącza audio:
    • 7-1. Wejście mikrofonowe
    • 7-2. Wyjście słuchawkowe
  8. Złącza Aux:
    • 8-1. Wejście Aux
    • 8-2. Wyjście Aux
  9. Regulacja głośności:
    • 9-1. Mikrofonu
    • 9-2. Słuchawek
  10. Miejsce przyłączenia smyczy
  11. Zaczep do paska
  12. Obszar etykiety
  13. Komora baterii i jedna bateria typu AA
  14. Port ładowania mikro-USB

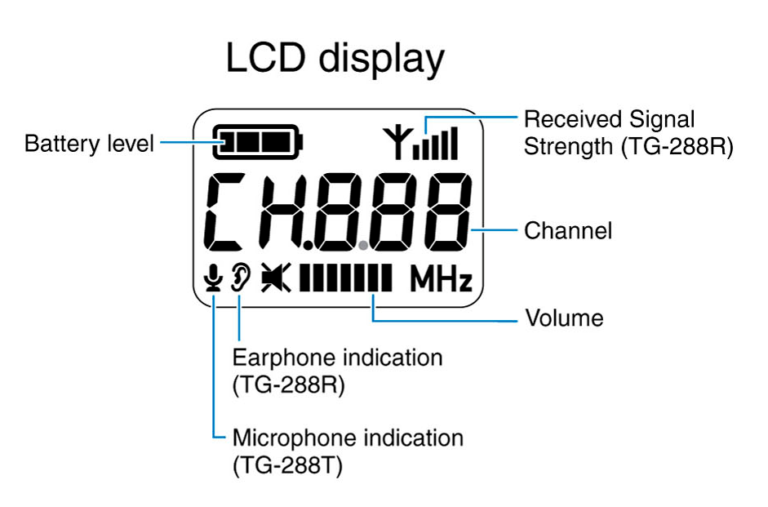

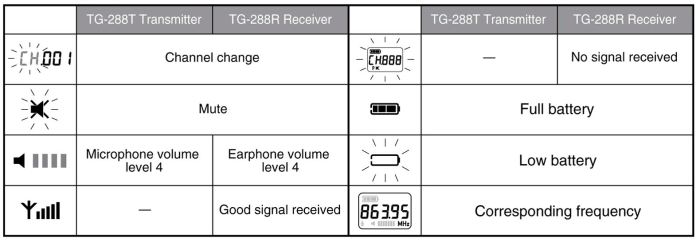

2. Ilustracja wyświetlacza LCD

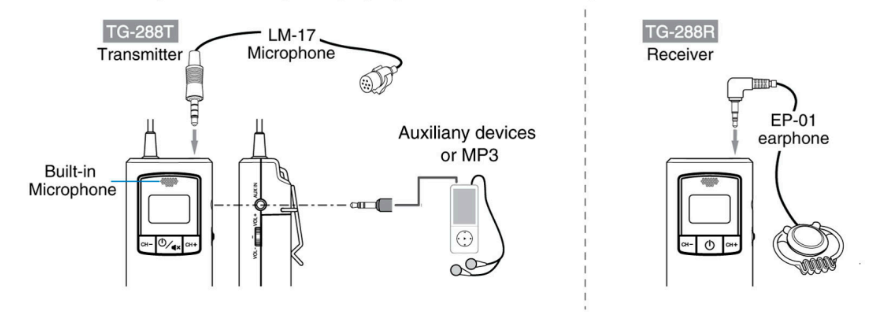

3. Podłączenie mikrofonu i słuchawek

Nadajnik TG-288T ma wbudowany mikrofon, jedno wejście zewnętrzne wejście  poziomie mikrofonowym (3,5 mm) i jedno wejście poziomu pomocniczego (3,5 mm).

Możesz użyć wbudowanego mikrofonu lub mikrofonu zewnętrznego. Po podłączeniu zewnętrznego mikrofonu do nadajnika, wbudowany mikrofon jest automatycznie wyłączany. Po odłączeniu zewnętrznego mikrofonu, wbudowany mikrofon wznowi działanie. Wbudowany mikrofon może być używany jedynie w trybie jednokierunkowym

⚠ Uwaga
Upewnij się, że mikrofon lub urządzenie pomocnicze jest podłączone do właściwego gniazda wejściowego. Mikrofon nie będzie działał poprawnie, jeśli zostanie podłączony do gniazda wejściowego Aux.

Odbiornik TG-288R ma osobne wyjście słuchawkowe (3,5 mm) i wyjście pomocnicze (3,5 mm). Podłącz słuchawki do wyjścia słuchawek 3,5 mm lub podłącz rejestrator do wyjścia Aux, aby przechwycić zawartość. Upewnij się, że złącza są prawidłowo włożone na swoje miejsce.

4. Włączanie i wyłączanie zasilania

  • Naciśnij i przytrzymaj przycisk zasilania ⏻ / 🔇︎ przez 2 sekundy, aby włączyć system. Wyświetlacz LCD podświetli się i pobierze numer kanału użyty ostatnio, aby wskazać pomyślne włączenie.
  • Naciśnij i przytrzymaj przycisk zasilania ⏻ / 🔇︎ przez 2 sekundy. Wyświetlacz LCD zniknie, wskazując całkowite wyłączenie.

⚠ Uwaga
Oszczędzanie energii – Odbiornik wyłączy się automatycznie, jeśli nie otrzyma sygnału przez ok. 20 min.

5. Wybór kanału

Aby odblokować wybór kanału, przytrzymaj oba przyciski przez 2 sekundy.

Kanał jest wstępnie ustawiony na CH001. Jeśli chcesz wybrać inny kanał, naciśnij jednocześnie przyciski CH- i CH+ i przytrzymaj przez 2 sekundy. Symbol CH zacznie migać; naciśnij przycisk CH- lub CH+ aby wybrać żądany kanał. Naciśnij ⏻ / 🔇︎ aby potwierdzić wybrany kanał lub poczekaj około 5 sekund, aby automatycznie zapisać wybrany kanał.

⚠ Uwaga
Upewnij się, że nadajnik i odbiornik(i) działają na tym samym kanale. Pojawi się symbol 📶︎ wskazujący, że odbiornik odbiera dobry sygnał z nadajnika. Wyświetlacz odbiornika będzie migał, gdy nie zostanie odebrany żaden sygnał transmisji. (Q & A – Q2)

Pamięć kanału

TG-288 może automatycznie zapamiętać numer kanału. Przy ponownym włączeniu zostanie ustawiony ostatnio używany kanał.

Channel SYNC - Automatyczna synchronizacja kanałów między nadajnikiem i odbiornikiem

W ramach tej samej grupy, po zmianie numeru kanału nadajnika, numer kanału odbiornika jest bezprzewodowo synchronizowany z nowym kanałem.

  • Naciśnij i przytrzymaj środek trzykierunkowego przełącznika dźwigniowego z boku urządzenia; odpowiednia częstotliwość pojawi się na wyświetlaczu.

6. Regulacja poziomu głośności

Nadajnik

  • Poziom głośności mikrofonu nadajnika jest wstępnie ustawiony na poziomie 4 🔈︎▮▮▮▮.
  • Wciśnij przycisk w dół VOL- lub w górę VOL+, by zmniejszyć lub zwiększyć poziom głośności. Są cztery poziomy głośności od 🔈︎▮▮▮▮ do 🔈︎▮▮▮▮▮▮▮.
  • Wciśnij krótko przycisk wyciszenia ⏻ / 🔇︎, by wyciszyć nadajnik; naciśnij ponownie przycisk ⏻ / 🔇︎, by przywrócić dźwięk.

Odbiornik

  • Poziom głośności słuchawki odbiornika jest wstępnie ustawiony na poziomie 4 🔈︎▮▮▮▮.
  • Wciśnij przycisk w dół VOL- lub w górę VOL+, by zmniejszyć lub zwiększyć poziom głośności. Jest osiem poziomów głośności od 🔇︎ do 🔈︎▮▮▮▮▮▮▮.
  • Ikona 🔇︎ na wyświetlaczu LCD oznacza brak głośności i tryb wyciszenia.

7. Autonomia baterii i ładowanie

  • Gdy ikona baterii jest wyświetlana przy pełnej autonomii 🔋︎, bateria ma wystarczającą moc.
  • Gdy ikona baterii jest wyświetlana jako pusta i migająca ikona pusta bateria, oznacza to niski poziom baterii, na poziomie 5–10% baterii. Wymień nową baterię lub, jeśli to możliwe, naładuj ją natychmiast za pomocą ładowarki podróżnej z certyfikatem USB (akcesoria opcjonalne) lub odpowiedniej stacji ładującej Linkx
  • Prąd ładowania jest ustawiony na 255 mA. Ze względów bezpieczeństwa istnieje zegar bezpieczeństwa, który zakończy ładowanie po 12 godzinach ciągłego ładowania. Całkowicie naładowany akumulator zapewnia ok. 14 godzin ciągłej pracy odbiornika i 12 godzin ciągłej pracy nadajnika. Należy jednak pamiętać, że rzeczywista żywotność baterii zależy od ustawień użytkownika, wzorców użytkowania, warunków otoczenia, producenta baterii i innych czynników.
  • Podczas ładowania ikona baterii pojawia się i znika na ekranie LCD:
    pusta bateria.

⚠ Uwaga
Nadajnik lub odbiornik wyłączy się automatycznie podczas ładowania. Jeśli chcesz korzystać z systemu podczas ładowania, naciśnij ponownie przycisk zasilania, aby ponownie włączyć system.

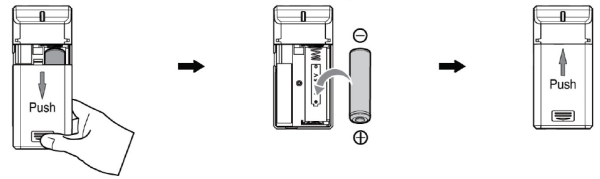

8. Wymiana baterii

Krok 1 Otwórz pokrywę komory baterii

Krok 2 Wymień na nową baterię.
(Upewnij się, że polaryzacja komory baterii jest prawidłowa.)

Krok 3 Zamknij pokrywę komory baterii.

9. Ponowne uruchomienie, gdy wyświetlacz LCD się zawiesił

W mało prawdopodobnym przypadku, gdy system przewodnika zawiesi się i przestanie odpowiadać, możesz spróbować wymusić wyłączenie, wyjmując akumulator, a następnie włożenie akumulatora z powrotem i ponowne uruchomienie systemu przewodnika.

10. Q & A

  1. Na nadajniku wyświetla się ikona 🔇︎.
    Sprawdź, czy nadajnik jest wyciszony.
  2. Zawartość wyświetlacza LCD mojego odbiornika miga
    To oznacza, że nie jest odbierany żaden sygnał transmisji. Upewnij się, że nadajnik jest włączony, a odbiornik znajduje się w normalnym zasięgu odbioru. Zarówno nadajnik, jak i odbiornik działają na tym samym kanale i na tej samej częstotliwości.

⚠ Ważne
Aby zapewnić prawidłowy odbiór sygnału, ustaw nadajnik i odbiornik co najmniej 30 cm od siebie. Umieszczenie systemu zbyt blisko spowoduje natychmiastowe nasycenie transmitowanego sygnału do odbiornika, system następnie zapadnie się i odbiornik wyciszy się.
