Linkx TG-201

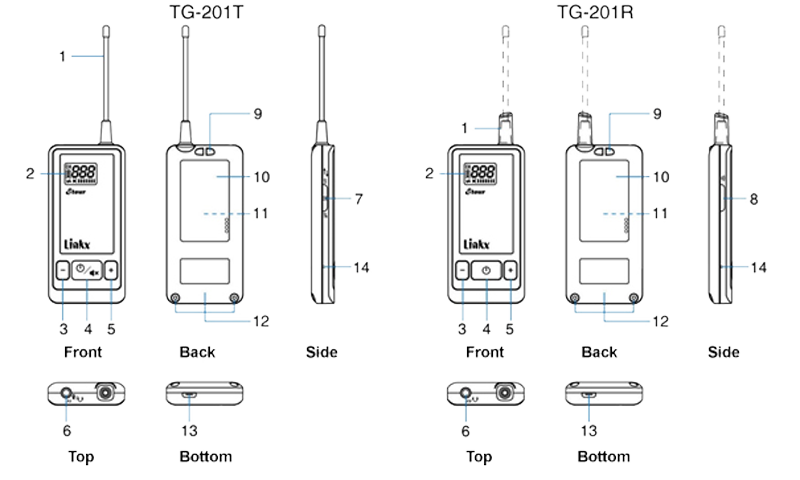

1. Schemat urządzenia i instrukcje

  1. Antena
  2. Wyświetlacz LCD
  3. Przycisk w dół do zmiany kanału i regulacji głośności
  4. Przyciski Włącz (On) / Wyłącz (Off) / Wycisz / Ustaw – Nadajnik; dodatkowa funkcja dla TG-201T: aby wyciszyć sygnał audio
  5. Przyciski Włącz (On) / Wyłącz (Off) / Ustaw - Odbiornik
  6. Przycisk w górę do zmiany kanału i regulacji głośności
  7. Wejście dla zestawu słuchawkowo-mikrofonowego / wejście mikrofonowe(nadajnik)
  8. Wyjście słuchawkowe (odbiornik)
  9. Przełącznik komunikacji dwukierunkowej (nadajnik)
  10. Przycisk rozmowy (odbiornik)
  11. Punkt połączenia smyczy
  12. Obszar etykiety
  13. Komora baterii i wbudowany akumulator litowo - polimerowy
  14. Pokrywa komory baterii i śruby
  15. Port ładowania Micro-USB
  16. Przycisk Wymuś zamknięcie

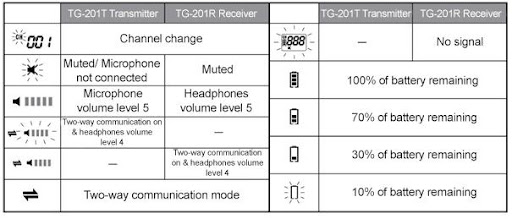

2. Objaśnienia ilustracji na wyświetlaczu LCD

3. Instrukcja obsługi

3.1. Podłączenie zestawu mikrofonowo - słuchawkowego do nadajnika i słuchawki do odbiornika

Włóż wtyk (3.5 mm) zestawu mikrofonowo - słuchawkowego do wejścia nadajnika (6) i wtyk słuchawki (3.5 mm) do odbiornika (6). Upewnij się, że wtyk został wciśnięty do końca wejścia w urządzeniu.

3.2. Włączenie i wyłączenie urządzenia

  • Wciśnij i przytrzymaj przez 2 sekundy przycisk włącznika urządzenia ⏻ / 🔇︎, które po włączeniu pokaże ostatnio używany kanał. Wyłączenie urządzenia nastąpi po wciśnięciu i przytrzymaniu przez 2 sekundy tego samego przycisku.
  • Jeśli odbiornik przez 20 minut nie będzie odbierał sygnału z nadajnika wyłączy się automatycznie (oszczędność baterii)

3.3. Jak zmienić kanał w odbiorniku i nadajniku

  • Wciśnij jednocześnie przyciski (3 i 5) i  przytrzymaj przez 2 sekundy do momentu aż zacznie migać znaczek , wciskając przycisk (5) lub (3) ustaw pożądany kanał. Poprzez szybkie wciśnięcie przycisku włącznika (4) potwierdź ustawiony kanał.
  • Upewnij się, że odbiornik/odbiorniki i nadajnik są ustawione na tym samym kanale. Gdy odbiornik jest na innym kanale i nie odbiera sygnału z nadajnika jego wyświetlacz miga.

3.4. Automatyczna synchronizacja kanałów

Gdy nastąpi zmiana kanału w nadajniku, włączone odbiorniki synchronizują się automatycznie do kanału nadajnika.

3.5. Zmiana poziomu głośności w nadajniku i odbiorniku

Nadajnik

Używając przycisków (3) i (5) można ustawić poziom głośności w zakresie od 1 do 8 (mrugająca ikonka symbolu głośności wskazuje całkowite wyciszenie urządzenia).

Odbiornik

  • Używając przycisków (3) i (5) można ustawić poziom głośności w zakresie od 4 do 8.
  • Szybkie wciśnięcie przycisku włącznika (4) powoduje włączenie funkcji wyciszenia (MUTE) – zniknie wskaźnik poziomu głośności i zacznie mrugać przekreślona ikonka symbolu dźwięku. Ponowne szybkie wciśnięcie włącznika anuluje funkcje wyciszenia.

3.6. Pamięć poziomu głośności

Odbiorniki zapamiętują ostatni ustawiony poziom głośności i po ponownym ich uruchomieniu zostają na tym poziomie.

3.7. Wybór komunikacji jedno i dwustronnej

  • Nadajnik umożliwia kontrolę nad wyborem komunikacji jedno i dwukierunkowej. Gdy posiadający nadajnik mówi, system umożliwia włączenie się do konwersacji posiadacza odbiornika.
  • W celu włączenia komunikacji dwukierunkowej należy z boku nadajnika przesunąć suwak do pozycji ON (ikonka głośności zacznie migać).
  • Posiadający odbiornik po wciśnięciu i przytrzymaniu przycisku „mów” z boku urządzenia (8) może włączyć się do konwersacji. Należy mówić do wbudowanego mikrofonu wbudowanego w górnej części urządzenia cały czas trzymając wciśnięty przycisk „mów” (pozostali posiadacze odbiorników słyszą całą rozmowę).
  • Zwolnienie przycisku w odbiorniku wyłącza odbiornik z konwersacji i pozwala kolejnemu posiadaczowi odbiornika na włączenie się do rozmowy.
  • Podwójne szybkie kliknięcie przycisku „mów” pozwala na mówienie bez konieczności ciągłego trzymania przycisku „mów”.
  • Ponowne wciśnięcie „mów” spowoduje powrót do poprzedniego ustawienia. Pozycja OFF suwaka  z boku nadajnika pozwala jedynie na komunikację jednokierunkową (posiadacze odbiorników nie mogą włączyć się do rozmowy).

⚠ Uwaga
Odbiorniki i nadajniki podczas ładowania wyłączają się automatycznie. Chcąc użyć urządzenia w trakcie ładowania należy je włączyć ponownie.
