Axiwi AT-350

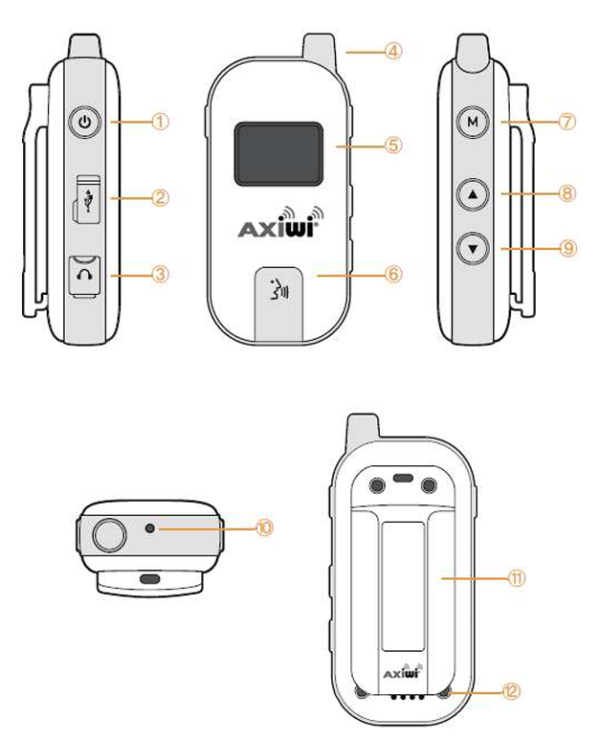

1. Schemat urządzenia

Element	Funkcja
1. Przycisk zasilania	Włącza i wyłącza urządzenie
2. Port Micro USB	Ładuje akumulator za pomocą kabla USB
3. Gniazdo 3,5 mm	Do podłączenia zestawu słuchawkowo-mikrofonowego
4. Antena	Antena do nadawania / odbioru transmisji
5. Wyświetlacz LCD	Dostarcza ważnych informacji dla użytkownika
6. Przycisk TALK	Włącza i wyłącza nadawanie transmisji (mikrofon)
7. Przycisk MENU	Odblokowuje zmianę kanału
8. Przycisk GÓRA	Służy do zwiększania dźwięku odbioru transmisji i zmiany kanału
9. Przycisk DÓŁ	Służy do zmniejszania dźwięku odbioru transmisji i zmiany kanału
10. Dioda LED	Informuje o statusie ładowania baterii (Czerwona - ładowanie, Zielona – naładowana)
11. Klips na pasek	Służy do mocowania urządzenia
12. Płytki akumulatorowe	Służą do ładowania urządzenia w dedykowanej ładowarce zbiorczej

⚠ Uwaga
Przed przystąpieniem do konfiguracji systemu AT-350 zalecane jest podłączenie zestawów słuchawkowo-mikrofonowych do gniazd jack 3,5 mm w urządzeniach.

2. Schemat wyświetlacza

Ikona	Opis funkcji
	Informacje o trybie MASTER
	Informacje o odbiorze sygnału w urządzeniach
	Informuje o włączonym nadawaniu transmisji (mikrofon)
	Informuje o wyłączonym nadawaniu transmisji (mikrofon)
	Informuje o statusie baterii
	Informuje o numerze kanału
	Poziom dźwięku odbioru transmisji: 00 – 06

3. Uruchomienie AT-350

Włączenie trybu MASTER

Naciśnij i przytrzymaj jednocześnie przez ok. 2 ~ 3 sekundy przyciski zasilania ⏻ oraz przycisk ▲.
Wyświetlacz LCD uruchomi się, a w słuchawce pojawi się komunikat głosowy MASTER ON.

Włączenie trybu SUBMASTER

Naciśnij i przytrzymaj jednocześnie przez ok. 2 ~ 3 sekundy przyciski zasilania ⏻ oraz przycisk ▼.
Wyświetlacz LCD uruchomi się, a w słuchawce pojawi się komunikat głosowy TALK ON.

Włączenie trybu FOLLOWER

Naciśnij i przytrzymaj jednocześnie przez ok. 2 ~ 3 sekundy przycisk zasilania ⏻.
Wyświetlacz LCD uruchomi się, a w słuchawce pojawi się komunikat głosowy SLAVE ON.

Wyłączenie urządzenia

Naciśnij i przytrzymaj jednocześnie przez ok. 2 ~ 3 sekundy przycisk zasilania ⏻.
Wyświetlacz LCD wyłączy się, a w słuchawce pojawi się komunikat głosowy POWER OFF.

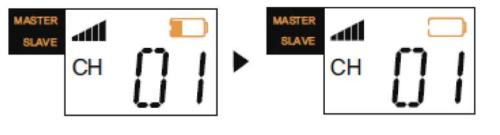

4. Tryby urządzenia

Grafika	Tryb pracy
	Włączony jako master
	Włączony jako submaster
	Połączony z masterem
	Włączony jako follower

TRYB MASTER

MASTER to urządzenie, które umożliwia komunikację całej grupy oraz zarządzanie nią. Każdy kanał komunikacji w systemie Axiwi AT-350 musi posiadać jedno urządzenie pracujące w trybie MASTER. Jeśli nie będzie urządzenia w tym trybie na kanale lub wyłączy się, cała grupa traci możliwość komunikowania się między sobą.

Użytkownik takiego urządzenia po uruchomieniu trybu MASTER i podłączeniu mikrofonu do gniazda może komunikować się od razu z grupą. Żaden z użytkowników urządzeń SUBMASTER oraz FOLLOWER nie może wyciszyć lub wyrzucić „mastera” z grupy.

TRYB SUBMASTER

SUBMASTER to urządzenie, które podobnie jak MASTER po uruchomieniu może komunikować się od razu z całą grupą, jednak nie posiada funkcji MASTERA. Urządzeń w trybie SUBMASTER może pracować na jednym kanale maksymalnie 5 szt., ale wtedy zostaje zablokowana możliwość nadawania transmisji (mówienia do mikrofonu) dla urządzeń w trybie FOLLOWER. Wyłączenie urządzenia w trybie SUBMASTER nie spowoduje żadnych zakłóceń w komunikacji całej grupy.

Użytkownik takiego urządzenia po uruchomieniu trybu SUBMASTER i podłączeniu mikrofonu do gniazda może komunikować się od razu z grupą. Użytkownik MASTER i użytkownicy FOLLOWER nie mogą wyciszyć lub wyrzucić SUBMASTERA z grupy.

TRYB FOLLOWER

FOLLOWER to urządzenie, które może komunikować się z całą grupą lub być tylko odbiorcą transmisji audio. AT-350 w trybie FOLLOWER może się tylko włączać do komunikacji z grupą lub wyłączać z niej. Jednocześnie komunikować się ze sobą może 5 użytkowników + 1 MASTER (jeśli w grupie nie pracują urządzenia w trybie SUBMASTER), czyli 6 urządzeń pracujących w pełnym dupleksie. Jeśli 7 użytkownik dołączy do rozmowy automatycznie wyrzuca z trybu komunikacji tego użytkownika AT-350 w trybie FOLLOWER, który najdłużej miał włączony tryb komunikacji (włączony mikrofon).

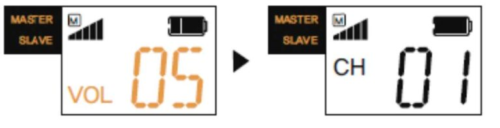

5. Poziom dźwięku

Naciśnij przycisk ▲ (GÓRA) / ▼ (DÓŁ), symbol [VOL].
Zmień poziom dźwięku, naciskając przyciski ▲ (GÓRA) / ▼ (DÓŁ).
Jeśli nie naciskasz przycisków, po 1,5 s ekran powróci do stanu domyślnego.
Poziom odbioru dźwięku może być regulowany od 00 do 06.

6. Zmiana kanału

Naciśnij przycisk MENU, symbol [CH] zacznie migać.
Zmień kanał przyciskami ▲ (GÓRA) / ▼ (DÓŁ).
Naciśnij ponownie przycisk MENU w celu potwierdzenia wyboru kanału.
Funkcja pamięci kanału: Po ponownym uruchomieniu urządzenie zapamiętuje poprzedni numer kanału.

7. Włączanie / wyłączanie nadawania transmisji (dotyczy FOLLOWER)

Włączanie nadawania transmisji (mikrofonu)

Naciśnij przycisk TALK.
Symbol włączonego mikrofonu pojawi się na wyświetlaczu, a w słuchawce komunikat głosowy TALK ON.

Wyłączenie nadawania transmisji (mikrofonu)

Naciśnij przycisk TALK.
Symbol mikrofonu zniknie na wyświetlaczu, a w słuchawce pojawi się komunikat głosowy TALK OFF.

8. Opcja zarządzania grupą FOLLOWERSÓW

Zatwierdza blokadę nadawania z mikrofonu na wszystkich urządzeniach w trybie FOLLOWER na kanale. Nie dotyczy to urządzeń w trybie SUBMASTER.

W urządzeniu MASTER naciśnij i przytrzymaj przez ok. 3~5 sekund przycisk ▼ (DÓŁ).
Symbol zablokowanego mikrofonu pojawi się na wyświetlaczu urządzenia FOLLOWER, a w słuchawce komunikat głosowy ‘toot-toot’.
W tym momencie użytkownik w trybie FOLLOWER nie może komunikować się w grupie.

Odblokowanie nadawania transmisji dla FOLLOWER

W urządzeniu MASTER naciśnij i przytrzymaj przez ok. 3~5 sekund przycisk ▼ (DÓŁ).
Symbol zablokowanego mikrofonu zniknie z wyświetlacza urządzenia FOLLOWER, a w słuchawce pojawi się komunikat ‘toot-toot’.

9. Status ładowania baterii

Urządzenie można ładować za pomocą kabla Micro USB.
Podczas ładowania czerwona dioda LED na górze urządzenia świeci się.
Po zakończeniu ładowania zapala się zielona dioda LED.
Pozostały poziom naładowania baterii jest wyświetlany na ikonie baterii.
Kiedy poziom naładowania baterii jest niski, w słuchawce rozlega się sygnał dźwiękowy „BATTERY LOW” (10 razy przez 5 min.), a ikona baterii miga.

10. Specyfikacja techniczna

Parametr	Wartość
Pasmo częstotliwości	863.15 MHz ~ 865 MHz
Modulacja	GFSK
Liczba kanałów	8
Jednoczesna komunikacja w pełnym dupleksie	Do 6 użytkowników (1 MASTER + 5 SUBMASTER / FOLLOWER)
Tryby komunikacji	MASTER, SUBMASTER, FOLLOWER
Częstotliwość według kanału	863.15, 863.40, 863.65, 863.90, 864.15, 864.40, 864.65, 864.90
Pasmo przenoszenia	Poniżej 300 kHz
Moc wyjściowa transmisji	10 mW
Zasięg transmisji	+/- 300 metrów w linii wzroku
Pojemność baterii	Li-Pol 3.7 V 1300 mAh
Czas pracy baterii	Maks. 10 godzin
Czas ładowania baterii	~ 4 godziny
Wymiary	38 x 78 x 19 mm
Waga	70 g
Port do ładowania	Micro USB
Gniazdo słuchawkowo-mikrofonowe	Jack 3.5 mm
Klasa szczelności	IP54
